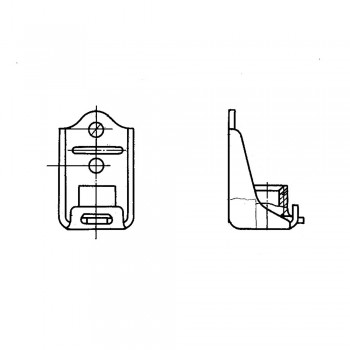

ОСТ 1 37020-80 Гайки самоконтрящиеся, плавающие на кронштейне
Гайки самоконтрящиеся, плавающие на кронштейнах ОСТ 1 37020-80
Диаметр резьбы, мм: От 4 до 6
Аналоги: 3392А

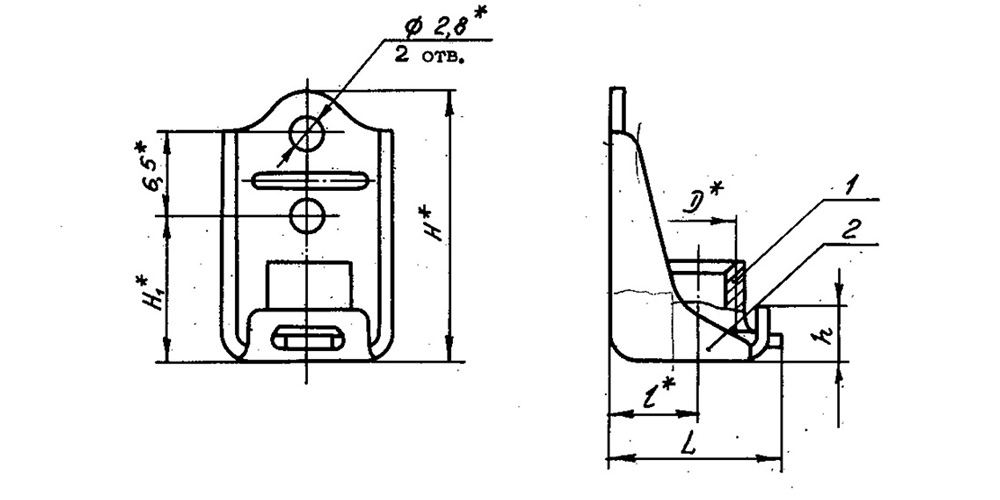

Таблица 1
D |
Применяе- мость |
H | H1 | h |
L max |
l |
Поз.1 Гайка* |
Поз.2 Кронштейн |
Масса 100 шт., кг |
Количество | |||||||||
1 | 1 | ||||||||
Обозначение | |||||||||
М4 | 18,7 | 9,2 | 3,5 | 10,4 | 5,5 | 4-Ц-ОСТ 1 37021-80 | 1-Хим.Пас-ОСТ 1 37022-80 | 0,193 | |
М5 | 19,7 | 10,2 | 4,0 | 11,4 | 6,5 | 5-Ц-ОСТ 1 37021-80 | 2-Хим.Пас-ОСТ 1 37022-80 | 0,347 | |
М6 | 20,7 | 11,2 | 13,4 | 7,0 | 6-Ц-ОСТ 1 37021-80 | 3-Хим.Пас-ОСТ 1 37022-80 | 0,445 |
*Гайки приведены с цинковым покрытием условно. Разрешаются другие виды покрытия.
Таблица 2
D | Покрытие гаек поз.1 | |||
Ц6-9.хр | Кд6-9.хр | |||
Код ОКП | КЧ | Код ОКП | КЧ | |
М4 | 75 9417 7101 | 09 | 75 9417 7111 | 07 |
М5 | 75 9417 7102 | 08 | 75 9417 7112 | 06 |
М6 | 75 9417 7103 | 07 | 75 9417 7113 | 05 |
Пример наименования и обозначения самоконтрящейся гайки, плавающей на кронштейне, с резьбой М6, цинкованной*:
Гайка 6-Ц-ОСТ 1 37020-80
*При применении гаек с другими покрытиями в обозначении гайки на кронштейне следует указывать соответствующее обозначение покрытия, взятое из ОСТ 1 33102-80
