Заклепки 3610А ОСТ 1 34034-77 медь

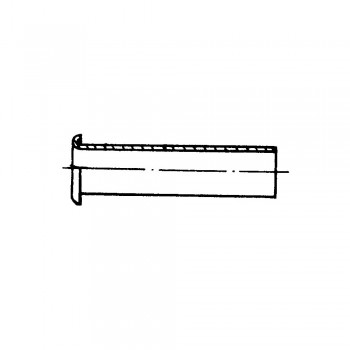

Заклепки трубчатые 3610А ОСТ 1 34034-77
Материал: Медь М2
Покрытие: Хим.Пас
Аналоги 3610А, 3611А, 3612А
Таблица 1
d | D | H | S | r | |||
для стали |
для латуни и меди |
Номин. |
Пред. |
Номин. |
Пред. |
||
- | 2 | 3,2 | ± 0,2 | 0,4 | +0,15 | 0,2 | 0,20 |
- | 3 | 4,5 |
+0,5 |
0,8 | +0,20 | 0,5 | 0,12 |
4 | 4 | 5,5 | |||||
5 | 5 | 7,0 | 0,25 | ||||
6 | 6 | 8,5 | 1,0 | 0,37 | |||
8 | - | 11,5 |
+0,5 |
1,2 | +0,30 | 1,0 | |
10 | - | 14,0 | 1,5 | 0,50 | |||
12 | - | 16,0 |
Таблица 2
L | d | ||||||||
Номин. |
Пред. откл. |
2 | 3 | 4 | 5 | ||||
Применяе- мость |
Масса 1000 шт., кг |
Применяе- мость |
Масса 1000 шт., кг |
Применяе- мость |
Масса 1000 шт., кг |
Применяе- мость |
Масса 1000 шт., кг |
||
3 | ±0,2 | 0,04 | 0,14 | - | - | ||||
4 | 0,05 | 0,17 | 0,24 | 0,35 | |||||
5 | 0,06 | 0,20 | 0,28 | 0,41 | |||||
6 | 0,07 | 0,23 | 0,32 | 0,47 | |||||
7 | 0,08 | 0,26 | 0,37 | 0,53 | |||||
8 | 0,09 | 0,29 | 0,41 | 0,58 | |||||
9 | 0,10 | 0,32 | 0,45 | 0,64 | |||||
10 | 0,11 | 0,35 | 0,49 | 0,69 | |||||
11 | ±0,3 | 0,12 | 0,38 | 0,53 | 0,75 | ||||
12 | 0,13 | 0,41 | 0,57 | 0,80 | |||||
13 | 0,14 | 0,44 | 0,61 | 0,86 | |||||
14 | 0,15 | 0,47 | 0,66 | 0,92 | |||||
15 | 0,16 | 0,50 | 0,71 | 0,97 | |||||
16 | 0,17 | 0,53 | 0,75 | 1,03 | |||||
17 | 0,18 | 0,56 | 0,79 | 1,08 | |||||
18 | 0,19 | 0,59 | 0,84 | 1,14 | |||||
19 | 0,20 | 0,62 | 0,88 | 1,19 | |||||
20 | 0,21 | 0,65 | 0,92 | 1,25 | |||||
21 | - | 0,68 | 0,96 | 1,30 | |||||
22 | - | 0,71 | 1,01 | 1,35 | |||||
23 | - | 0,74 | 1,05 | 1,41 | |||||
24 | - | 0,77 | 1,09 | 1,47 | |||||
25 | - | - | 1,14 | 1,53 | |||||
26 | - | - | 1,18 | 1,58 | |||||
27 | - | - | 1,22 | 1,64 | |||||
28 | - | - | 1,27 | 1,69 | |||||
29 | - | - | 1,31 | 1,75 | |||||
30 | - | - | 1,35 | 1,80 | |||||
31 | ±0,4 | - | - | 1,40 | 1,86 | ||||
32 | - | - | 1,44 | 1,91 | |||||
33 | - | - | 1,48 | 1,97 | |||||
34 | - | - | 1,53 | 2,03 | |||||
35 | - | - | 1,57 | 2,07 | |||||
36 | - | - | 1,61 | 2,12 | |||||
37 | - | - | - | 2,17 | |||||
38 | - | - | - | 2,23 | |||||
39 | - | - | - | 2,28 | |||||
40 | - | - | - | 2,34 | |||||
42 | - | - | - | 2,45 | |||||
44 | - | - | - | 2,56 | |||||
46 | - | - | - | 2,67 | |||||
48 | - | - | - | - | |||||
50 | - | - | - | - | |||||
52 | - | - | - | - | |||||
54 | - | - | - | - | |||||
56 | - | - | - | - | |||||
58 | - | - | - | - | |||||
60 | - | - | - | - |
Продолжение таблицы 2
L | d | ||||||||
Номин. |
Пред. откл. |
6 | 8 | 10 | 12 | ||||
Применяе- мость |
Масса 1000 шт., кг |
Применяе- мость |
Масса 1000 шт., кг |
Применяе- мость |
Масса 1000 шт., кг |
Применяе- мость |
Масса 1000 шт., кг |
||
3 | ±0,2 | - | - | - | - | ||||
4 | - | - | - | - | |||||
5 | 0,50 | - | - | - | |||||
6 | 0,60 | 1,6 | - | - | |||||
7 | 0,67 | 1,8 | - | - | |||||
8 | 0,74 | 2,0 | 2,7 | - | |||||
9 | 0,80 | 2,1 | 2,9 | - | |||||
10 | 0,88 | 2,3 | 3,1 | - | |||||
11 | ±0,3 | 0,94 | 2,5 | 3,3 | - | ||||
12 | 1,02 | 2,7 | 3,6 | 4,3 | |||||
13 | 1,07 | 2,8 | 3,8 | 4,6 | |||||
14 | 1,14 | 2,9 | 4,0 | 4,9 | |||||
15 | 1,22 | 3,1 | 4,2 | 5,1 | |||||
16 | 1,28 | 3,3 | 4,4 | 5,4 | |||||
17 | 1,34 | 3,4 | 4,6 | 5,7 | |||||
18 | 1,43 | 3,6 | 4,8 | 6,0 | |||||
19 | 1,48 | 3,8 | 5,0 | 6,2 | |||||
20 | 1,55 | 4,0 | 5,2 | 6,4 | |||||
21 | 1,63 | 4,1 | 5,4 | 6,8 | |||||
22 | 1,68 | 4,3 | 5,7 | 6,9 | |||||
23 | 1,75 | 4,4 | 5,9 | 7,2 | |||||
24 | 1,82 | 4,7 | 6,1 | 7,5 | |||||
25 | 1,89 | 4,8 | 6,3 | 7,7 | |||||
26 | 1,95 | 5,0 | 6,5 | 8,0 | |||||
27 | 2,02 | 5,2 | 6,8 | 8,3 | |||||
28 | 2,09 | 5,3 | 7,0 | 8,5 | |||||
29 | 2,17 | 5,5 | 7,2 | 8,8 | |||||
30 | 2,22 | 5,7 | 7,4 | 9,1 | |||||
31 | ±0,4 | 2,29 | 5,9 | 7,7 | 9,4 | ||||
32 | 2,36 | 6,0 | 7,9 | 9,6 | |||||
33 | 2,42 | 6,2 | 8,1 | 9,9 | |||||
34 | 2,49 | 6,4 | 8,3 | 10,2 | |||||
35 | 2,56 | 6,6 | 8,6 | 10,4 | |||||
36 | 2,63 | 6,7 | 8,8 | 10,7 | |||||
37 | 2,70 | 6,8 | 9,0 | 11,0 | |||||
38 | 2,76 | 7,1 | 9,2 | 11,3 | |||||
39 | 2,83 | 7,2 | 9,4 | 11,5 | |||||
40 | 2,90 | 7,4 | 9,6 | 11,8 | |||||
42 | 3,03 | 7,8 | 10,1 | 12,5 | |||||
44 | 3,17 | 8,2 | 10,6 | 13,0 | |||||
46 | 3,30 | 8,6 | 11,1 | 13,6 | |||||
48 | 3,44 | 8,9 | 11,6 | 14,1 | |||||
50 | 3,57 | 9,2 | 12,0 | 14,6 | |||||
52 | 3,70 | 9,6 | 12,4 | 15,2 | |||||
54 | 3,84 | 9,9 | 12,9 | 15,7 | |||||
56 | - | 10,3 | 13,3 | 16,3 | |||||
58 | - | 10,6 | 13,8 | 16,8 | |||||
60 | - | 11,0 | 14,2 | 17,3 |
Пример наименования и обозначения трубчатой заклепки диаметром d=4 мм и длиной L=12 мм из меди, пассивированной:
Заклепка 4-12-Хим.Пас-ОСТ 1 34034-77
То же, из стали, цинкованной:
Заклепка 4-12-Ц-ОСТ 1 34032-77
То же, из латуни, пассивированной:
Заклепка 4-12-Хим.Пас-ОСТ 1 34033-77
