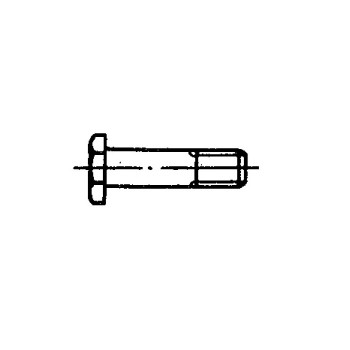

Болты с уменьшенной шестигранной головкой с полем допуска диаметра стержня h8 и короткой резьбовой частью 3024А ОСТ 1 31132-80

Материал: Сталь 30ХГСА

Диаметр резьбы, мм: От 5 до 24

Покрытие: Ц9.хр, Кд9.хр

Аналоги: 3024А

Таблица 1

d

d1

Пред.

откл.

по h8

D

min

D1

Пред.

откл.

по h14

D2

min

 S H r l0
Пред. откл.
по h12 по h14 ±0,2
М5 5 8,8 8 7,3 8 2,5 0,5 8
М6 6 11,0 10 9,2 10 9
М8 8 13,2 12 11,0 12 3,0 0,8 11
М10 10 15,5 14 13,0 14 4,0 13
М12х1,5 12 18,8 17 16,0 17 1,0 15
М14х1,5 14 21,1 19 18,0 19 16
М16х1,6 16 24,5 22 21,0 22 1,5 18
М18х1,5 18 26,8 24 23,0 24 5,0 19
М20х1,5 20 30,2 27 26,0 27 21
М22х1,5 22 33,6 30 29,0 30 6,0 2,0 23
М24х1,5 24 35,8 32 31,0 32 25



Таблица 2

L d
Номин.

Пред.
откл.

 М5 М6 М8 М10 М12х1,5 М14х1,5
Применяе-
мость

l
Пред.
откл.
-0,4

 Применяе-
мость		 l
Пред.
откл.
-0,5		 Применяе-
мость		 l
Пред.
откл.
-0,62		 Применяе-
мость		 l
Пред.
откл.
-0,75		 Применяе-
мость		 l
Пред.
откл.
-0,75		 Применяе-
мость		 l
Пред.
откл.
-0,75
12 ±0,2   4   -   -   -   -   -
14 6 5 - - - -
16 8 7 5 - - -
18 10 9 7 - - -
20 12 11 9 7 - -
22 14 13 11 9 7 -
24 ±0,3 16 15 13 11 9 8
26 18 17 15 13 11 10
28 20 19 17 15 13 12
30 22 21 19 17 15 14
32 24 23 21 19 17 16
34 26 25 23 21 19 18
36 28 27 25 23 21 20
38 30 29 27 25 23 22
40 32 31 29 27 25 24
42 34 33 31 29 27 26
44 36 35 33 31 29 28
46 38 37 35 33 31 30
48 40 39 37 35 33 32
50 42 41 39 37 35 34
52 ±0,5 - 43 41 39 37 36
54 - 45 43 41 39 38
56 - 47 45 43 41 40
58 - 49 47 45 43 42
60 - 51 49 47 45 44
62 - 53 51 49 47 46
64 - - 53 51 49 48
66 - - 55 53 51 50
68 - - 57 55 53 52
70 - - 59 57 55 54
72 - - 61 59 57 56
74 - - 63 61 59 58
76 - - 65 63 61 60
78 - - 67 65 63 62
80 - - 69 67 65 64
82 - - 71 69 67 66
84 - - - 71 69 68
86 - - - 73 71 70
88 - - - 75 73 72
90 - - - 77 75 74
92 - - - 79 77 76
94 - - - 81 79 78
96 - - - 83 81 80
98 - - - 85 83 82
100 - - - 87 85 84
104 - - - 91 89 88
108 - - - - 93 92
112 - - - - 97 86
116 - - - - 101 100
120 - - - - 105 104
124 - - - - 109 108
128 - - - - - 112
132 - - - - - 116
136 - - - - - 120
140 - - - - - 124
144 - - - - - -
148 - - - - - -



Продолжение таблицы 2

L d
Номин.

Пред.
откл.

 М16х1,5 М18х1,5 М20х1,5 М22х1,5 М24х1,5
Применяе-
мость		 l
Пред.
откл.
-0,75		 Применяе-
мость		 l
Пред.
откл.
-0,75		 Применяе-
мость		 l
Пред.
откл.
-0,75		 Применяе-
мость		 l
Пред.
откл.
-0,75		 Применяе-
мость		 l
Пред.
откл.
-0,75
12 ±0,2   -   -   -   -   -
14 - - - - -
16 - - - - -
18 - - - - -
20 - - - - -
22 - - - - -
24 ±0,3 - - - - -
26 8 - - - -
28 10 9 - - -
30 12 11 9 - -
32 14 13 11 9 -
34 16 15 13 11 9
36 18 17 15 13 11
38 20 19 17 15 13
40 22 21 19 17 15
42 24 23 21 19 17
44 26 25 23 21 19
46 28 27 25 23 21
48 30 29 27 25 23
50 32 31 29 27 25
52 ±0,5 34 33 31 29 27
54 36 35 33 31 29
56 38 37 35 33 31
58 40 39 37 35 33
60 42 41 39 37 35
62 44 43 41 39 37
64 46 45 43 41 39
66 48 47 45 43 41
68 50 49 47 45 43
70 52 51 49 47 45
72 54 53 51 49 47
74 56 55 53 51 49
76 58 57 55 53 51
78 60 59 57 55 53
80 62 61 59 57 55
82 64 63 61 59 57
84 66 65 63 61 59
86 68 67 65 63 61
88 70 69 67 65 63
90 72 71 69 67 65
92 74 73 71 69 67
94 76 75 73 71 69
96 78 77 75 73 71
98 80 79 77 75 73
100 82 81 79 77 75
104 86 85 83 81 79
108 90 89 87 85 83
112 94 93 91 89 87
116 98 97 95 93 91
120 102 101 99 97 95
124 106 105 103 101 99
128 110 109 107 105 103
132 114 113 111 109 107
136 118 117 115 113 111
140 122 121 119 117 115
144 126 125 123 121 119
148 130 129 127 125 123



Таблица 3

L, мм d
М5 М6 М8 М10 М12х1,5 М14х1,5 М16х1,5 М18х1,5 М20х1,5 М22х1,5 М24х1,5
Масса 100 шт., кг
12 0,30 - - - - - - - - - -
14 0,33 0,44 - - - - - - - - -
16 0,36 0,48 0,84 - - - - - - - -
18 0,39 0,53 0,92 - - - - - - - -
20 0,42 0,57 1,00 1,62 - - - - - - -
22 0,45 0,62 1,08 1,74 2,53 - - - - - -
24 0,48 0,66 1,16 1,86 2,71 3,62 - - - - -
26 0,51 0,70 1,23 1,99 2,88 3,86 5,08 - - - -
28 0,54 0,75 1,31 2,11 3,06 4,10 5,40 7,15 - - -
30 0,57 0,79 1,39 2,23 3,24 4,34 5,71 7,55 9,38 - -
32 0,61 0,84 1,47 2,36 3,42 4,59 6,03 7,95 9,87 12,62 -
34 0,64 0,88 1,55 2,48 3,59 4,83 6,34 8,35 10,37 13,22 15,54
36 0,67 0,93 1,63 2,60 3,77 5,07 6,66 8,74 10,86 13,81 16,25
38 0,70 0,97 1,71 2,73 3,95 5,31 6,97 9,14 11,35 14,41 16,96
40 0,73 1,02 1,79 2,85 4,13 5,55 7,29 9,54 11,84 15,01 17,67
42 0,76 1,06 1,87 2,97 4,30 5,79 7,61 9,94 12,34 15,60 18,38
44 0,79 1,10 1,94 3,09 4,48 6,04 7,92 10,34 12,83 16,20 19,09
46 0,82 1,15 2,02 3,22 4,66 6,28 8,24 10,74 13,22 16,80 19,80
48 0,85 1,19 2,10 3,34 4,84 6,52 8,55 11,14 13,82 17,39 20,51
50 0,88 1,24 2,18 3,46 5,01 6,76 8,87 11,54 14,31 17,99 21,22
52 - 1,28 2,26 3,59 5,19 7,00 9,18 11,94 14,80 18,58 21,93
54 - 1,33 2,34 3,71 5,37 7,24 9,50 12,34 15,29 19,18 22,64
56 - 1,37 2,42 3,83 5,55 7,48 9,81 12,74 15,79 19,78 23,35
58 - 1,42 2,50 3,96 5,72 7,73 10,13 13,14 16,28 20,37 24,06
60 - 1,46 2,58 4,08 5,90 7,97 10,44 13,54 16,77 20,97 24,77
62 - 1,50 2,65 4,20 6,08 8,21 10,76 13,94 17,27 21,57 25,48
64 - - 2,73 4,33 6,26 8,45 11,08 14,33 17,76 22,16 26,19
66 - - 2,81 4,45 6,43 8,69 11,39 14,73 18,25 22,76 26,90
68 - - 2,89 4,57 6,61 8,93 11,71 15,13 18,75 23,36 27,61
70 - - 2,97 4,70 6,79 9,18 12,02 15,53 19,24 23,95 28,32
72 - - 3,05 4,82 6,97 9,42 12,34 15,93 19,73 24,55 29,03
74 - - 3,13 4,94 7,14 9,65 12,65 16,33 20,22 25,15 29,74
76 - - 3,21 5,07 7,32 9,90 12,97 16,73 20,72 25,74 30,44
78 - - 3,29 5,19 7,50 10,14 13,28 17,13 21,21 26,34 31,15
80 - - 3,36 5,31 7,68 10,38 13,60 17,53 21,70 26,94 31,86
82 - - 3,44 5,44 7,85 10,62 13,92 17,93 22,20 27,53 32,57
84 - - - 5,56 8,03 10,87 14,23 18,33 22,69 28,13 33,28
86 - - - 5,68 8,21 11,11 14,55 18,73 23,18 28,72 33,99
88 - - - 5,81 8,39 11,35 14,86 19,13 23,68 29,32 34,70
90 - - - 5,93 8,56 11,59 15,18 19,53 24,17 29,92 35,41
92 - - - 6,05 8,74 11,83 15,49 19,93 24,66 30,51 36,12
94 - - - 6,18 8,92 12,07 15,81 20,32 24,86 31,11 36,83
96 - - - 6,30 9,10 12,32 16,12 20,72 25,15 31,71 37,54
98 - - - 6,42 9,27 12,56 16,44 21,12 25,65 32,30 38,25
100 - - - 6,55 9,45 12,80 16,75 21,52 26,14 32,90 38,96
104 - - - 6,79 9,81 13,28 17,39 22,32 27,62 34,09 40,38
108 - - - - 10,16 13,76 18,02 23,12 28,60 35,29 41,80
112 - - - - 10,52 14,25 18,65 23,92 29,59 36,48 43,22
116 - - - - 10,87 14,73 19,28 24,72 30,58 37,67 44,64
120 - - - - 11,23 15,21 19,91 25,52 31,56 38,86 46,06
124 - - - - 11,58 15,70 20,54 26,31 32,55 40,06 47,48
128 - - - - - 16,18 21,17 27,11 33,53 41,25 48,90
132 - - - - - 16,88 21,80 27,91 34,52 42,44 50,32
136 - - - - - 17,15 22,43 28,71 35,51 43,64 51,74
140 - - - - - 17,63 23,06 29,51 36,49 44,83 53,16
144 - - - - - - 23,70 30,31 37,48 46,02 54,58
148 - - - - - - 24,33 31,11 38,46 47,22 56,00



Пример наименования и обозначения болта с уменьшенной шестигранной головкой с полем допуска диаметра стержня h8 и короткой резьбовой частью, с резьбой М6 и длиной L=24мм, из стали 30ХГСА, цинкованной:

Болт 6-24-Ц-ОСТ 1 31132-80

То же, из стали 30ХГСА, кадмированной:

Болт 6-24-Кд-ОСТ 1 31132-80
