Болты 3083А ОСТ 1 31180-80 сталь
Модель: 3083А
Заказать

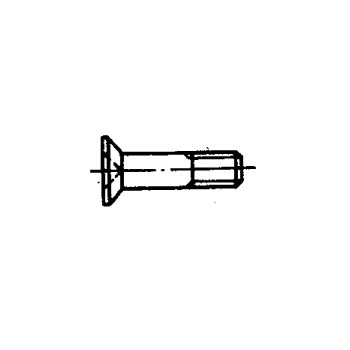

Болты с потайной головкой 90° с полем допуска диаметра стержня h8 и короткой резьбовой частью 3083А ОСТ 1 31180-80
Материал: Сталь 30ХГСА
Диаметр резьбы, мм: От 5 до 20
Покрытие: Ц9.хр, Кд9.хр
Аналоги: 3082А, 3083А
Таблица 1
| d |
d1 Пред. откл. по h8 |
D min |
D1 | H | r | r1 | l0 | Шлиц | |||
| Пред. откл. | прямой | по ГОСТ 10753-64 | |||||||||
| b | h | Номер |
h1 Пред. откл. по h14 |
||||||||
| по h14 | ±0.2 | по h14 | Пред. откл. | ||||||||
| по H14 | по h14 | ||||||||||
| М5 | 5 | 9,0 | 10 | 2,5 | 0,5 | 8,0 | 8 | 1,2 | 1,2 | 2 | 2,3 |
| М6 | 6 | 11,0 | 12 | 3,0 | 10,0 | 9 | 1,6 | 1,5 | 3 | 2,4 | |
| М8 | 8 | 14,8 | 16 | 4,0 | 0,8 | 12,5 | 11 | 2,0 | 3,4 | ||
| М10 | 10 | 18,8 | 20 | 5,0 | 16,0 | 13 | 2,0 | 2,5 | 4 | 4,3 | |
| М12х1,5 | 12 | 20,8 | 22 | 1,0 | 20,0 | 15 | 2,5 | - | - | ||
| М14х1,5 | 14 | 23,8 | 25 | 5,5 | 16 | 3,0 | |||||
| М16х1,5 | 16 | 25,8 | 27 | 6,0 | 25,0 | 18 | |||||
| М18х1,5 | 18 | 28,8 | 30 | 6,0 | 19 | 3,0 | |||||
| М20х1,5 | 20 | 30,8 | 32 | 21 | |||||||
Пример наименования и обозначения болта с потайной головкой 90° с полем допуска диаметра стержня h8 и короткой резьбовой частью, с резьбой М6 и длиной L=24мм, цинкованного:
Болт 6-24-Ц-ОСТ 1 31179-80
То же, кадмированного:
Болт 6-24-Кд-ОСТ 1 31179-80
То же, с крестообразным шпицем, цинкованного:
Болт 6-24-Ц-ОСТ 1 31180-80
То же, кадмированного:
Болт 6-24-Кд-ОСТ 1 31180-80
