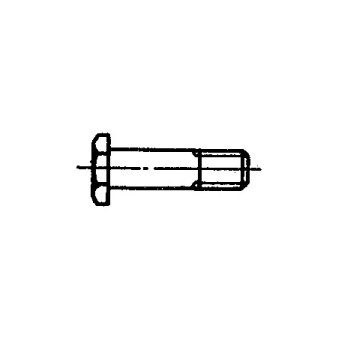

Болты с уменьшенной шестигранной головкой с полем допуска диаметра стержня p6 и короткой резьбовой частью 5009А ОСТ 1 31138-80

Материал: Сталь 30ХГСА

Диаметр резьбы, мм: От 5 до 22

Покрытие: Ц3-6.хр, Кд3-6.хр

Аналоги: 5009А

Таблица 1

d

d1

Пред.

откл.

по p6

D

min

D1

Пред.

откл.

по h14

D2

min

 S H r l0
Пред. откл.
по h12 по h14 ±0,2
М5 5 8,8 8 7,3 8 2,5 0,5 8
М6 6 11,0 10 9,2 10 9
М8 8 13,2 12 11,0 12 3,0 0,8 11
М10 10 15,5 14 13,0 14 4,0 13
М12х1,5 12 18,8 17 16,0 17 1,0 15
М14х1,5 14 21,1 19 18,0 19 16
М16х1,5 16 24,5 22 21,0 22 1,5 18
М18х1,5 18 26,8 24 23,0 24 5,0 19
М20х1,5 20 30,2 27 26,0 27 21
М22х1,5 22 33,6 30 29,0 30 6,0 2,0 23



Таблица 2

L d
Номин.

Пред.
откл.

 М5 М6 М8 М10 М12х1,5
Применяе-
мость

l
Пред.
откл.
-0,4

 Применяе-
мость		 l
Пред.
откл.
-0,5		 Применяе-
мость		 l
Пред.
откл.
-0,62		 Применяе-
мость		 l
Пред.
откл.
-0,75		 Применяе-
мость		 l
Пред.
откл.
-0,75
12 ±0,2   4   -   -   -   -
14 6 5 - - -
16 8 7 5 - -
18 10 9 7 - -
20 12 11 9 7 -
22 14 13 11 9 7
24 ±0,3 16 15 13 11 9
26 18 17 15 13 11
28 20 19 17 15 13
30 22 21 19 17 15
32 24 23 21 19 17
34 26 25 23 21 19
36 28 27 25 23 21
38 30 29 27 25 23
40 32 31 29 27 25
42 34 33 31 29 27
44 36 35 33 31 29
46 38 37 35 33 31
48 40 39 37 35 33
50 42 41 39 37 35
52 ±0,5 - 43 41 39 37
54 - 45 43 41 39
56 - 47 45 43 41
58 - 49 47 45 43
60 - 51 49 47 45
62 - 53 51 49 47
64 - - 53 51 49
66 - - 55 53 51
68 - - 57 55 53
70 - - 59 57 55
72 - - 61 59 57
74 - - 63 61 59
76 - - 65 63 61
78 - - 67 65 63
80 - - 69 67 65
82 - - 71 69 67
84 - - - 71 69
86 - - - 73 71
88 - - - 75 73
90 - - - 77 75
92 - - - 79 77
94 - - - 81 79
96 - - - 83 81
98 - - - 85 83
100 - - - 87 85
104 - - - 91 89
108 - - - - 93
112 - - - - 97
116 - - - - 101
120 - - - - 105
124 - - - - 109
128 - - - - -
132 - - - - -
136 - - - - -
140 - - - - -
144 - - - - -
148 - - - - -



Продолжение таблицы 2

L d
Номин.

Пред.
откл.

 М14х1,5 М16х1,5 М18х1,5 М20х1,5 М22х1,5
Применяе-
мость		 l
Пред.
откл.
-0,75		 Применяе-
мость		 l
Пред.
откл.
-0,75		 Применяе-
мость		 l
Пред.
откл.
-0,75		 Применяе-
мость		 l
Пред.
откл.
-0,75		 Применяе-
мость		 l
Пред.
откл.
-0,75
12 ±0,2   -   -   -   -   -
14 - - - - -
16 - - - - -
18 - - - - -
20 - - - - -
22 - - - - -
24 ±0,3 8 - - - -
26 10 8 - - -
28 12 10 9 - -
30 14 12 11 9 -
32 16 14 13 11 9
34 18 16 15 13 11
36 20 18 17 15 13
38 22 20 19 17 15
40 24 22 21 19 17
42 26 24 23 21 19
44 28 26 25 23 21
46 30 28 27 25 23
48 32 30 29 27 25
50 34 32 31 29 27
52 ±0,5 36 34 33 31 29
54 38 36 35 33 31
56 40 38 37 35 33
58 42 40 39 37 35
60 44 42 41 39 37
62 46 44 43 41 39
64 48 46 45 43 41
66 50 48 47 45 43
68 52 50 49 47 45
70 54 52 51 49 47
72 56 54 53 51 49
74 58 56 55 53 51
76 60 58 57 55 53
78 62 60 59 57 55
80 64 62 61 59 57
82 66 64 63 61 59
84 68 66 65 63 61
86 70 68 67 65 63
88 72 70 69 67 65
90 74 72 71 69 67
92 76 74 73 71 69
94 78 76 75 73 71
96 80 78 77 75 73
98 82 80 79 77 75
100 84 82 81 79 77
104 88 86 85 83 81
108 92 90 89 87 85
112 96 94 93 91 89
116 100 98 97 95 93
120 104 102 101 99 97
124 108 106 105 103 101
128 112 110 109 107 105
132 116 114 113 111 109
136 120 118 117 115 113
140 124 122 121 119 117
144 - 126 125 123 121
148 - 130 129 127 125



Таблица 3

L, мм d
М5 М6 М8 М10 М12х1,5 М14х1,5 М16х1,5 М18х1,5 М20х1,5 М22х1,5
Масса 100 шт., кг
12 0,30 - - - - - - - - -
14 0,33 0,44 - - - - - - - -
16 0,36 0,48 0,84 - - - - - - -
18 0,39 0,53 0,92 - - - - - - -
20 0,42 0,57 1,00 1,62 - - - - - -
22 0,45 0,62 1,08 1,74 2,53 - - - - -
24 0,48 0,66 1,16 1,86 2,71 3,62 - - - -
26 0,51 0,70 1,23 1,99 2,88 3,86 5,08 - - -
28 0,54 0,75 1,31 2,11 3,06 4,10 5,40 7,15 - -
30 0,57 0,79 1,39 2,23 3,24 4,34 5,71 7,55 9,38 -
32 0,61 0,84 1,47 2,36 3,42 4,59 6,03 7,95 9,87 12,62
34 0,64 0,88 1,55 2,48 3,59 4,83 6,34 8,35 10,37 13,22
36 0,67 0,93 1,63 2,60 3,77 5,07 6,66 8,74 10,86 13,81
38 0,70 0,97 1,71 2,73 3,95 5,31 6,97 9,14 11,35 14,41
40 0,73 1,02 1,79 2,85 4,13 5,55 7,29 9,54 11,84 15,01
42 0,76 1,06 1,87 2,97 4,30 5,79 7,61 9,94 12,34 15,60
44 0,79 1,10 1,94 3,09 4,48 6,04 7,92 10,34 12,83 16,20
46 0,82 1,15 2,02 3,22 4,66 6,28 8,24 10,74 13,22 16,80
48 0,85 1,19 2,10 3,34 4,84 6,52 8,55 11,14 13,82 17,39
50 0,88 1,24 2,18 3,46 5,01 6,76 8,87 11,54 14,31 17,99
52 - 1,28 2,26 3,59 5,19 7,00 9,18 11,94 14,80 18,58
54 - 1,33 2,34 3,71 5,37 7,24 9,50 12,34 15,29 19,18
56 - 1,37 2,42 3,83 5,55 7,48 9,81 12,74 15,79 19,78
58 - 1,42 2,50 3,96 5,72 7,73 10,13 13,14 16,28 20,37
60 - 1,46 2,58 4,08 5,90 7,97 10,44 13,54 16,77 20,97
62 - 1,50 2,65 4,20 6,08 8,21 10,76 13,94 17,27 21,57
64 - - 2,73 4,33 6,26 8,45 11,08 14,33 17,76 22,16
66 - - 2,81 4,45 6,43 8,69 11,39 14,73 18,25 22,76
68 - - 2,89 4,57 6,61 8,93 11,71 15,13 18,75 23,36
70 - - 2,97 4,70 6,79 9,18 12,02 15,53 19,24 23,95
72 - - 3,05 4,82 6,97 9,42 12,34 15,93 19,73 24,55
74 - - 3,13 4,94 7,14 9,65 12,65 16,33 20,22 25,15
76 - - 3,21 5,07 7,32 9,90 12,97 16,73 20,72 25,74
78 - - 3,29 5,19 7,50 10,14 13,28 17,13 21,21 26,34
80 - - 3,36 5,31 7,68 10,38 13,60 17,53 21,70 26,94
82 - - 3,44 5,44 7,85 10,62 13,92 17,93 22,20 27,53
84 - - - 5,56 8,03 10,87 14,23 18,33 22,69 28,13
86 - - - 5,68 8,21 11,11 14,55 18,73 23,18 28,72
88 - - - 5,81 8,39 11,35 14,86 19,13 23,68 29,32
90 - - - 5,93 8,56 11,59 15,18 19,53 24,17 29,92
92 - - - 6,05 8,74 11,83 15,49 19,93 24,66 30,51
94 - - - 6,18 8,92 12,07 15,81 20,32 24,86 31,11
96 - - - 6,30 9,10 12,32 16,12 20,72 25,15 31,71
98 - - - 6,42 9,27 12,56 16,44 21,12 25,65 32,30
100 - - - 6,55 9,45 12,80 16,75 21,52 26,14 32,90
104 - - - 6,79 9,81 13,28 17,39 22,32 27,62 34,09
108 - - - - 10,16 13,76 18,02 23,12 28,60 35,29
112 - - - - 10,52 14,25 18,65 23,92 29,59 36,48
116 - - - - 10,87 14,73 19,28 24,72 30,58 37,67
120 - - - - 11,23 15,21 19,91 25,52 31,56 38,86
124 - - - - 11,58 15,70 20,54 26,31 32,55 40,06
128 - - - - - 16,18 21,17 27,11 33,53 41,25
132 - - - - - 16,88 21,80 27,91 34,52 42,44
136 - - - - - 17,15 22,43 28,71 35,51 43,64
140 - - - - - 17,63 23,06 29,51 36,49 44,83
144 - - - - - - 23,70 30,31 37,48 46,02
148 - - - - - - 24,33 31,11 38,46 47,22



Пример наименования и обозначения болта с уменьшенной шестигранной головкой с полем допуска диаметра стержня p6 и короткой резьбовой частью, с резьбой М6 и длиной L=24мм, из стали 30ХГСА, цинкованного:

Болт 6-24-Ц-ОСТ 1 31138-80

То же, из стали 30ХГСА кадмированного:

Болт 6-24-Кд-ОСТ 1 31138-80
