Гайки 3386А ОСТ 1 37009-80 сталь
Модель: 3386А
Заказать

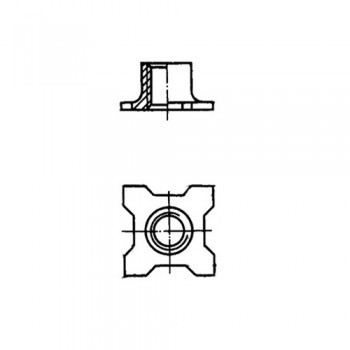

Гайки самоконтрящиеся 3386А ОСТ 1 37009-80
Материал: Сталь 16ХСН
Диаметр резьбы, мм: От 4 до 10
Покрытие: Ц6.хр, Кд6.хр
Аналоги: 3386А
Таблица 1
| D | D1 | H | B | B1 | b | r | S | Масса 100 шт., кг |
| Предельные отклонения | ||||||||
| по h11 | по h14 | по h12 | по h14 | -0,3 |
+0,2 -0,1 |
|||
| М4 | 5,4 | 5 | 12 | 9 | 3,0 | 2,0 | 0,8 | 0,094 |
| М5 | 6,4 | 6 | 0,117 | |||||
| М6 | 7,4 | 7 | 14 | 11 | 3,5 | 0,9 | 0,184 | |
| М8 | 9,5 | 9 | 17 | 14 | 5,0 | 3,0 | 1,6 | 0,510 |
| М10 | 12,5 | 11 | 20 | 16 | 6,0 | 3,5 | 2,0 | 0,870 |
Пример наименования и обозначения самоконтрящейся гайки с резьбой М6, с покрытием Ц.хр:
Гайка 6-Ц-ОСТ 1 37009-80
