ГОСТ 18677-73 Пломбы
Детали пломбирования ГОСТ 18677-73
Материал: Сталь 45, 12Х18Н10Т, алюминиевый сплав АД1М, черная жесть, белая жесть, жесть ГГЖР-25-11
Диаметр: От 6 до 18
Покрытие: 10, без покрытия

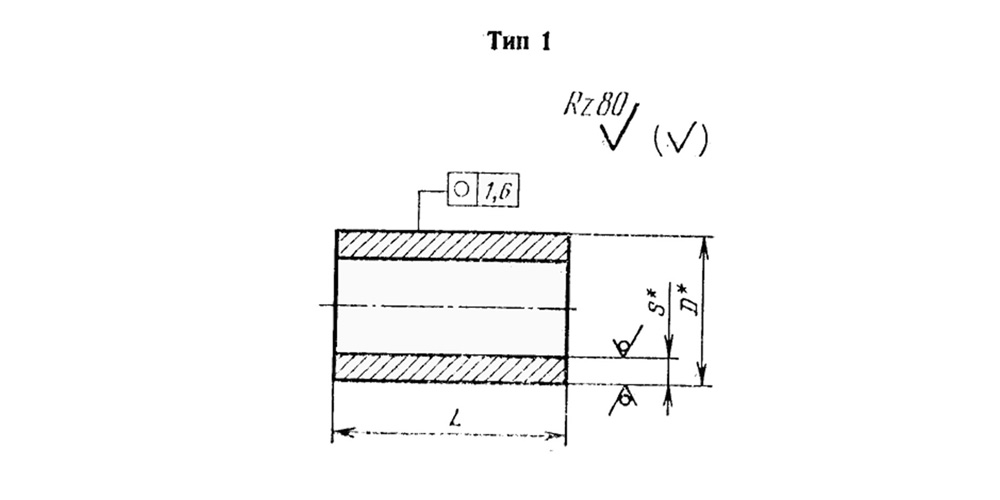

Таблица 1 (тип 1)
| D | L | s | Масса 100 шт., кг ~ | |
| Номин. | Пред. откл. | |||
| 6 | 8 | -0,9 | 1,00 | 0,350 |
| 10 | 0,75 | 0,360 | ||
| 8 | 1,00 | 0,620 | ||
| 12 | -1,1 | 0,680 | ||
Пример условного обозначения пломбы типа 1, D=6 мм, L=10 мм, из сплава АД1М без покрытия:
Пломба 1-6х10-АД1М ГОСТ 18677-73
То же, из сплава АД1М с покрытием 10:
Пломба 1-6х10-АД1М-10 ГОСТ 18677-73
То же, из стали 12Х18Н10Т без покрытия:
Пломба 1-6х10-12Х18Н 10Т ГОСТ 18677-73

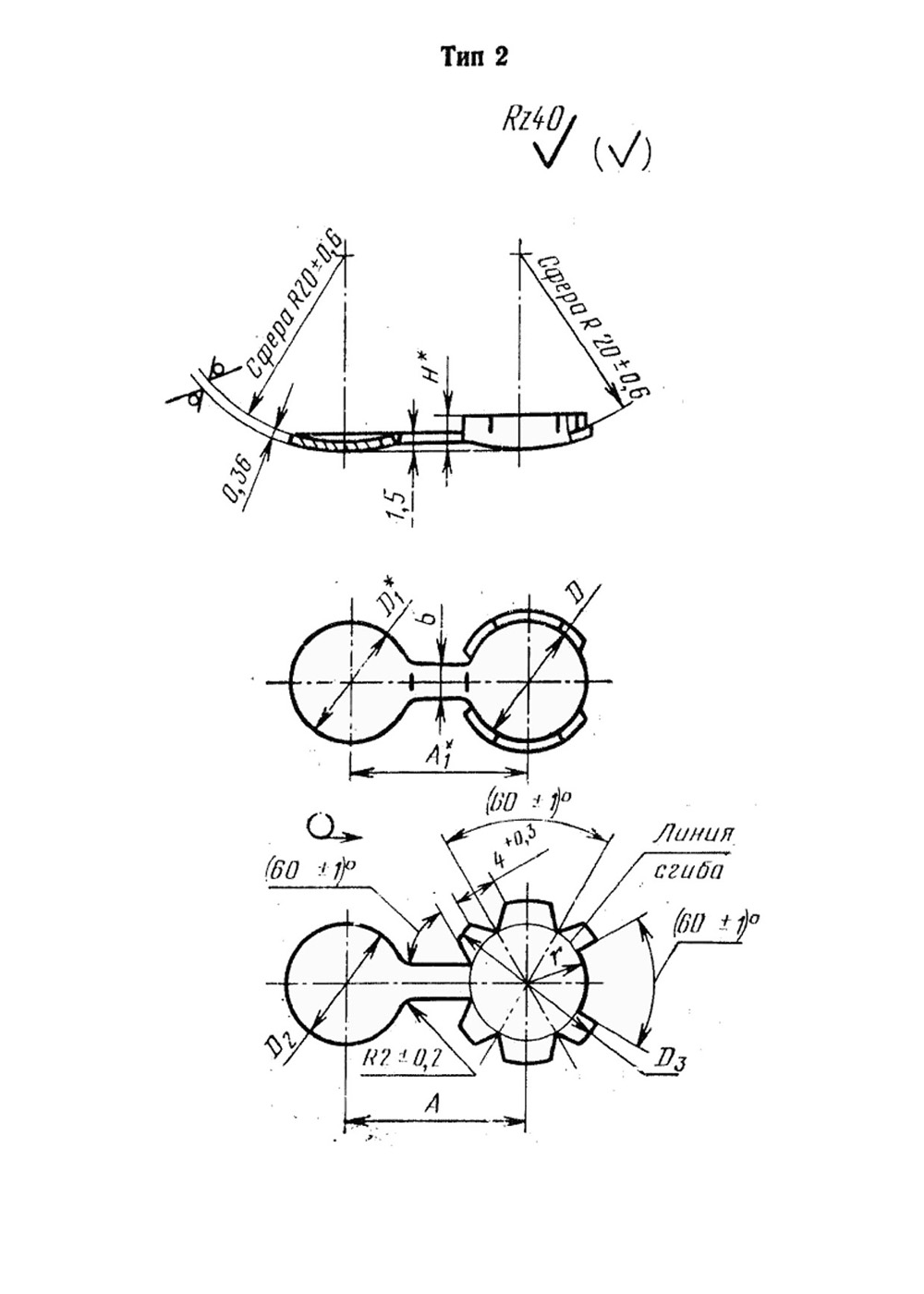

Таблица 2 (тип 2)
| D +0,7 | D1 | D2 -0,43 | D3 -0,52 | r ± 0,5 | A ± 0,6 | A1 | H | b - 0,48 | Масса 1000 шт., кг ~ |
| 14 | 13,5 | 13,5 | 19 | 7,2 | 20 | 20 | 3,3 | 4 | 1,27 |
| 16 | 15,5 | 15,5 | 25 | 8,2 | 22 | 22 | 5,0 | 5 | 2,05 |
Пример условного обозначения пломбы типа 2, D=16 мм, из черной жести:
Пломба 2-16 ГОСТ 18677-73
То же, из белой жести (1):
Пломба 2-16-1 ГОСТ 18677-73

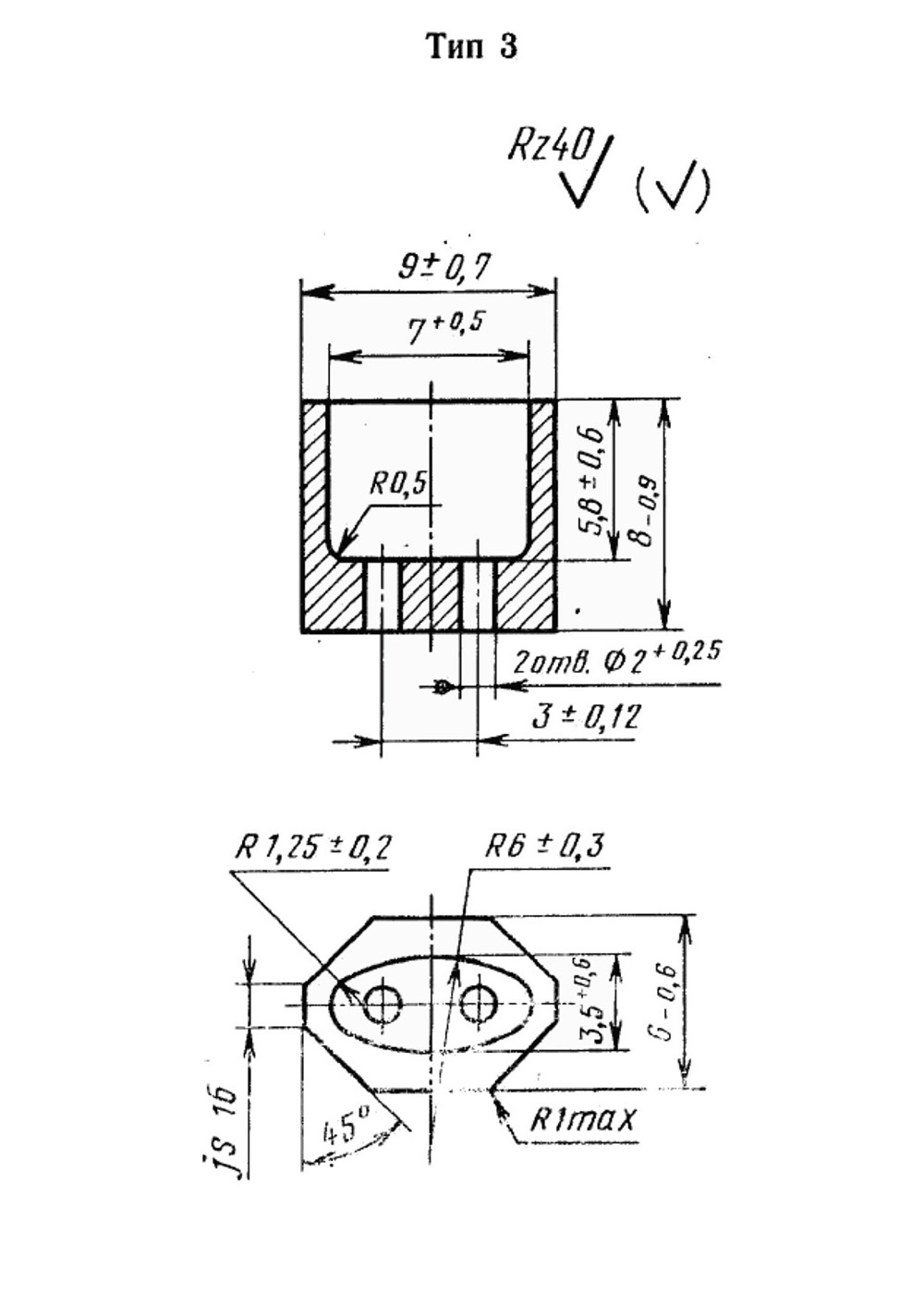

Пример условного обозначения пломбы типа 3, из сплава АД1М без покрытия:
Пломба 3-АД1М ГОСТ 18677-73
То же, с покрытием 10:
Пломба 3-АД1М-10 ГОСТ 18677-73

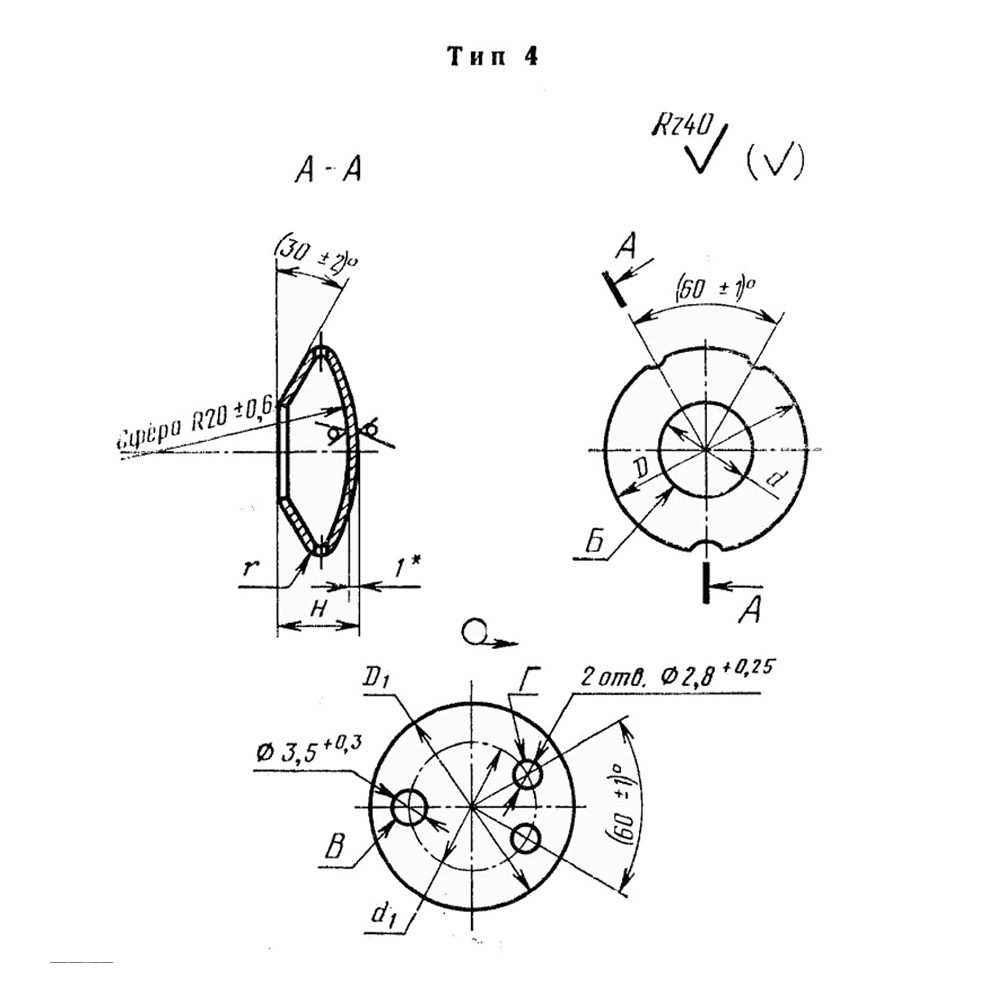

Таблица 3 (тип 4)
| D +0,7 | D1 -0,5 | d | d1± 0,5 | r ± 0,3 | Н | Масса 1000 шт,, кг ~ | |
| Номин. |
Пред. откл. |
||||||
| 12 | 17,5 | 6 | 12 | 1,9 | 5 | ±0,4 | 0,65 |
| 18 | 29 | 8 | 18 | 2,5 | 8 | ±0,5 | 1,65 |
Пример условного обозначения пломбы типа 4, D=18 мм, из сплава АД1М без покрытия:
Пломба 4-18-АД1М ГОСТ 18677-73
То же, с покрытием 10:
Пломба 4-18-АД1М-10 ГОСТ 18677-73

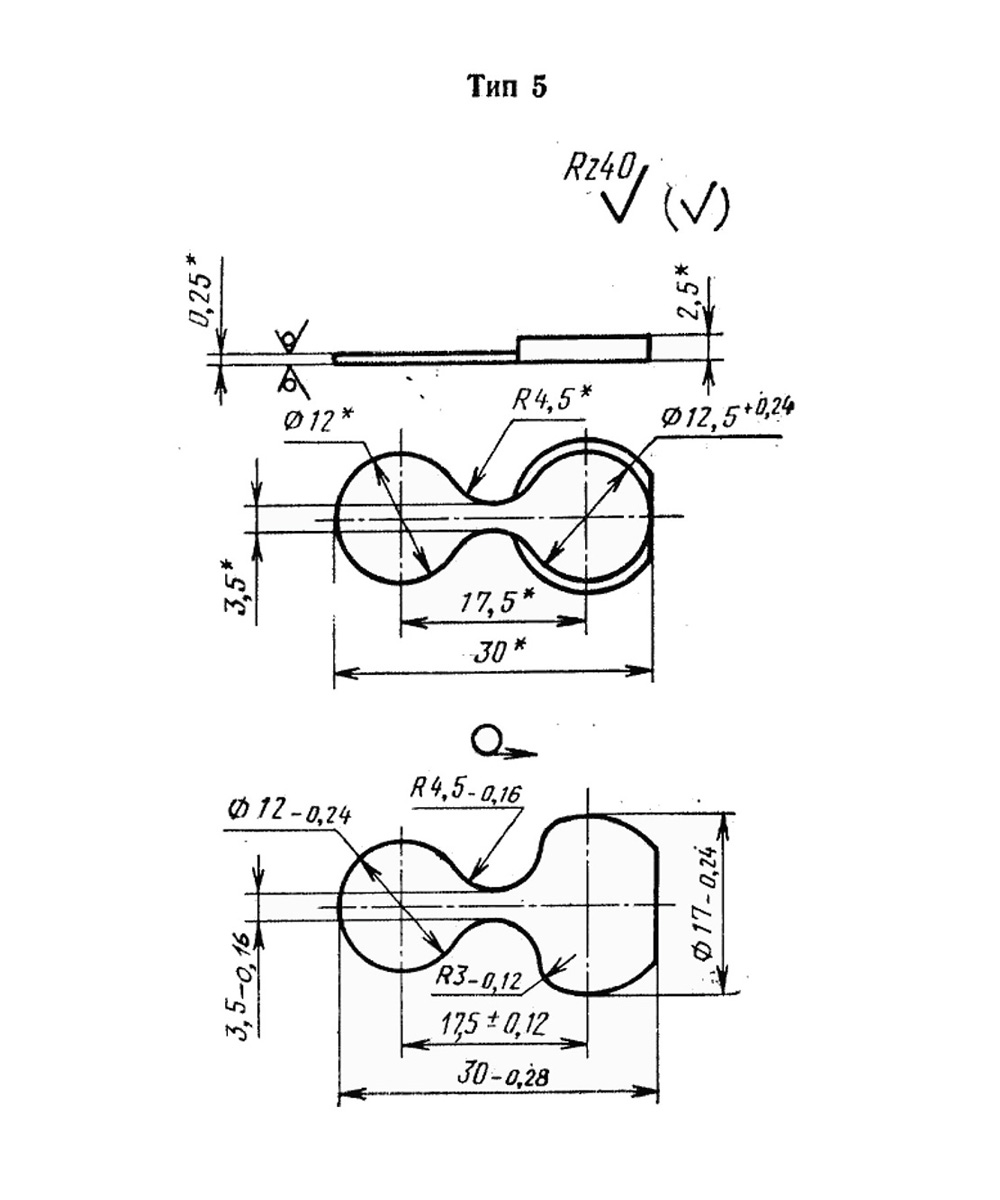

Пример условного обозначения пломбы типа 5, из жести ГГЖР-25-11:
Пломба 5-ГГЖР-25-11 ГОСТ 18677-73

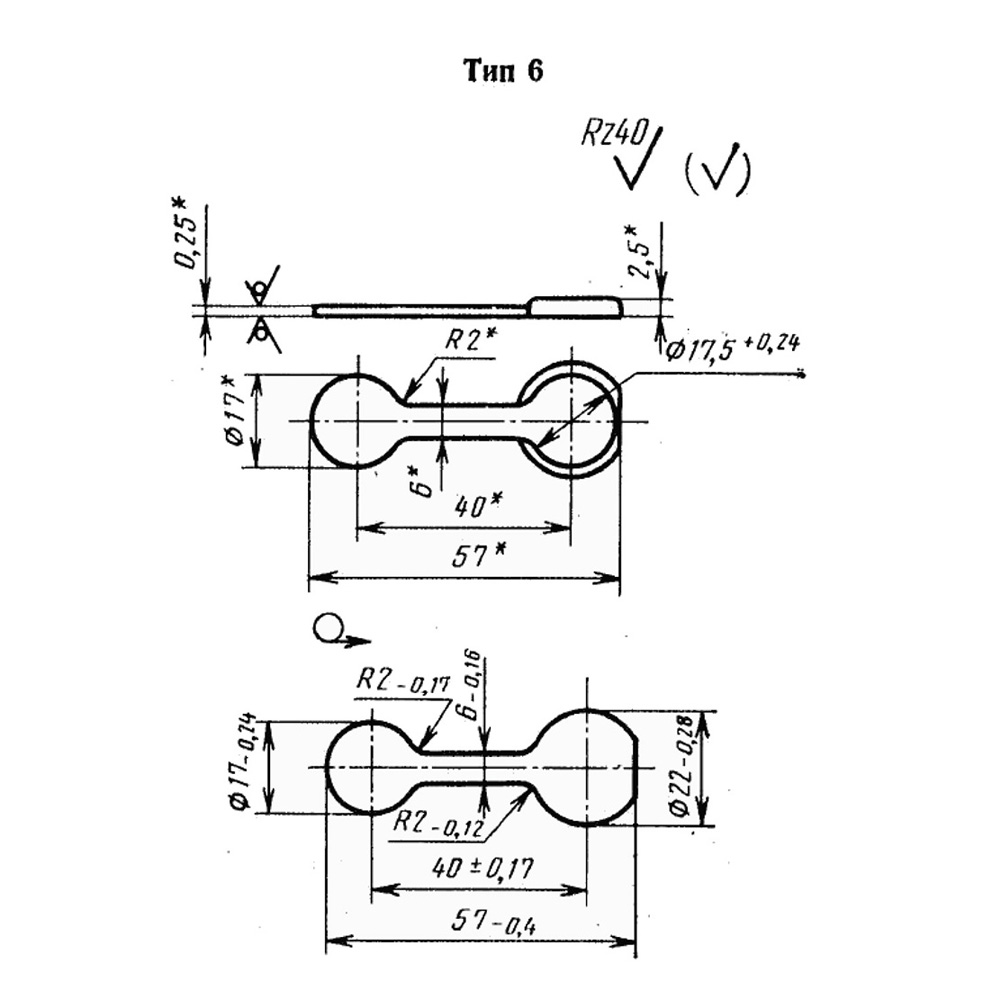

Пример условного обозначения пломбы типа 6, из жести ГГЖР-25-11:
Пломба 6-ГГЖР-25-11 ГОСТ 18677-73
