Хомуты 1606А ОСТ 1 13447-78

Хомуты 1606А ОСТ 1 13447-78

Модель: 1606А
Заказать

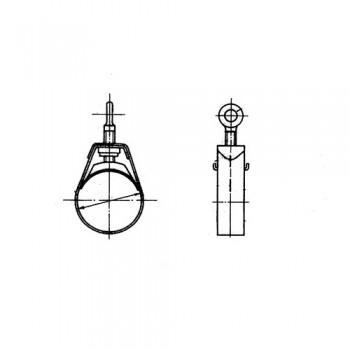

Хомуты ленточные неразъемные 1606А ОСТ 1 13447-78

Аналоги: 1606А

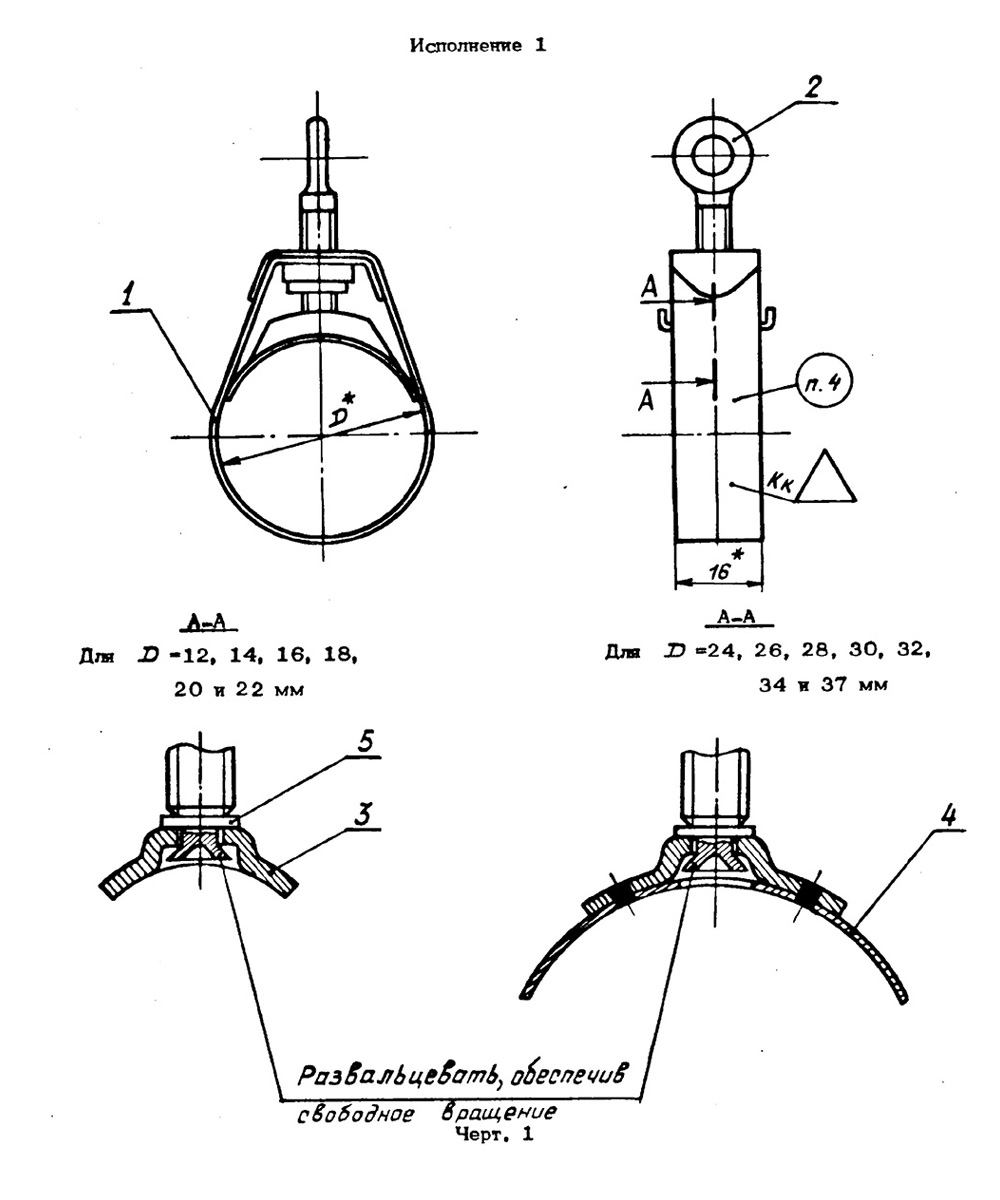

Таблица 1

D, мм Поз. 1
Лента с гайкой		 Поз. 2
Винт		 Поз. 3
Прижим		 Поз. 4
Прижим с накладкой		 Поз. 5
Шайба		 Масса
1000 шт., кг
Количество
1
Обозначение
12 12-ОСТ 1 13451-78 ОСТ 1 13458-78 1-ОСТ 1 13456-78 - 1-3-7-Хим.Пас - ОСТ 1 134508-80 21,0
14 14-ОСТ 1 13451-78 22,0
16 16-ОСТ 1 13451-78 22,2
18 18-ОСТ 1 13451-78 2-ОСТ 1 13456-78 23,5
20 20-ОСТ 1 13451-78 23,9
22 22-ОСТ 1 13451-78 24,5
24 24-ОСТ 1 13451-78 - 1-ОСТ 1 13453-78 29,6
26 26-ОСТ 1 13451-78 30,0
28 28-ОСТ 1 13451-78 30,7
30 30-ОСТ 1 13451-78 2-ОСТ 1 13453-78 40,2
32 32-ОСТ 1 13451-78 40,7
34 34-ОСТ 1 13451-78 41,3
37 37-ОСТ 1 13451-78 3-ОСТ 1 13453-78 44,3

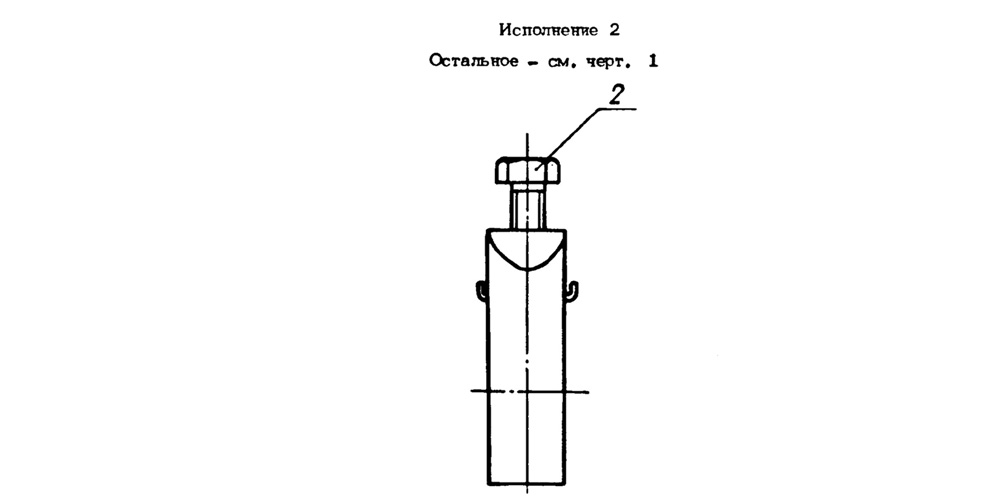

Таблица 2

D, мм Поз. 1
Лента с гайкой		 Поз. 2
Винт		 Поз. 3
Прижим		 Поз. 4
Прижим с накладкой		 Поз. 5
Шайба		 Масса
1000 шт., кг
Количество
1
Обозначение
12 12-ОСТ 1 13451-78 ОСТ 1 13459-78 1-ОСТ 1 13456-78 - 1-3-7-Хим.Пас - ОСТ 1 134508-80 21,2
14 14-ОСТ 1 13451-78 22,2
16 16-ОСТ 1 13451-78 22,4
18 18-ОСТ 1 13451-78 2-ОСТ 1 13456-78 23,7
20 20-ОСТ 1 13451-78 24,1
22 22-ОСТ 1 13451-78 24,7
24 24-ОСТ 1 13451-78 - 1-ОСТ 1 13453-78 29,8
26 26-ОСТ 1 13451-78 30,2
28 28-ОСТ 1 13451-78 30,9
30 30-ОСТ 1 13451-78 2-ОСТ 1 13453-78 40,4
32 32-ОСТ 1 13451-78 40,9
34 34-ОСТ 1 13451-78 41,5
37 37-ОСТ 1 13451-78 3-ОСТ 1 13453-78 44,5



Пример наименования и обозначения ленточного неразъемного хомута исполнения 1 диаметром D=12 мм:

Хомут ленточный неразъемный 1-12-ОСТ 1 13447-78
