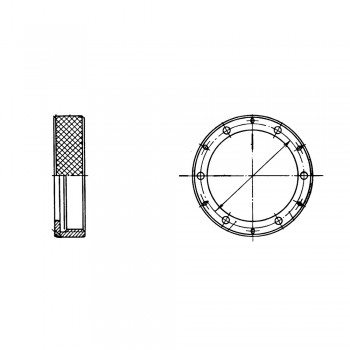

ОСТ 1 10101-71 Гайки алюминий
Модель: ОСТ 1 10101-71
Заказать
Гайки ОСТ 1 10101-71
Материал: Алюминиевый сплав Д16Т по ГОСТ 18482-79
Диаметр: От 26 до 90
Покрытие: Ан.Окс.нхр
Аналоги: 6900А
Таблица 1
|
Наружный диаметр трубопровода Dн |
Код ОКП | D | D1 | d | d1 | Масса 1000 шт., кг |
| 12 | 75 9510 3901 07 | 26 | 20 | М22х1,5 | 14 | 8,0 |
| 14 | 75 9510 3902 06 | 29 | 22 | М24х1,5 | 16 | 10,5 |
| 16 | 75 9510 3903 05 | 32 | 25 | М27х1,5 | 19 | 12,1 |
| 18 | 75 9510 3904 04 | 35 | 28 | М30х1,5 | 21 | 13,8 |
| 20 | 75 9510 3905 03 | 38 | 31 | М33х1,5 | 23 | 15,4 |
| 22 | 75 9510 3906 02 | 25 | ||||
| 25 | 75 9510 3907 01 | 41 | 34 | М36х1,5 | 28 | 16,3 |
| 28 | 75 9510 3908 00 | 44 | 37 | М39х1,5 | 31 | 17,9 |
| 32 | 75 9510 3909 10 | 50 | 42 | М45х1,5 | 35 | 20,9 |
| 36 | 75 9510 3910 06 | 53 | 46 | М48х1,5 | 39 | 22,0 |
| 40 | 75 9510 3911 05 | 61 | 53 | М56х1,5 | 45 | 27,0 |
| 45 | 75 9510 3912 04 | 65 | 58 | М60х1,5 | 50 | 28,5 |
| 50 | 75 9510 3913 03 | 69 | 62 | М64х1,5 | 55 | 27,6 |
| 56 | 75 9510 3914 02 | 77 | 69 | М72х1,5 | 61 | 35,0 |
| 63 | 75 9510 3915 01 | 85 | 77 | М80х1,5 | 68 | 40,5 |
| 70 | 75 9510 3916 00 | 90 | 82 | М85х1,5 | 75 | 41,0 |
Пример наименования и обозначения гайки для трубопровода с Dн 12 мм:
Гайка 12-ОСТ 1 10101-71
