ОСТ 1 10569-72 Болты с шестигранной головкой титан

ОСТ 1 10569-72 Болты с шестигранной головкой титан

Модель: ОСТ 1 10569-72
Заказать

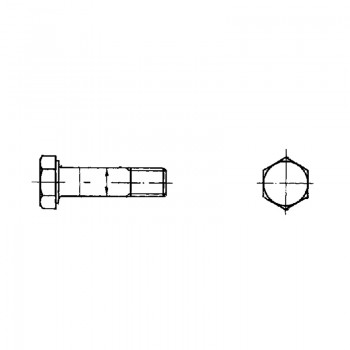

Болты с шестигранной головкой с полем допуска диаметра стержня f9 из титанового сплава ОСТ 1 10569-72

Материал: Титановый сплав ВТ16

Диаметр резьбы, мм: От 4 до 6

Покрытие: Ан.Окс 2-3

Таблица 1

d

d1

Пред. откл.

по f9

 D D1 D2 H S r l0
min Пред. откл.
по h14 по h12 -0,3
MR4-6e 4 7,7 6,8 6,4 2,8 7 0,5 7
MR5-6e 5 8,8 7,8 7,4 3,0 8 0,7 8
MR6-6e 6 11,0 9,8 9,3 4,0 10 10
MR8-6e 8 15,5 13,7 13,2 5,0 14 0,9 12



Таблица 2

L d
Номин. Пред. откл. MR4 MR5 MR6 MR8

l

Пред. откл.

-0,35

l

Пред. откл.

-0,4

l

Пред. откл.

-0,5

l

Пред. откл.

-0,62
9 ± 0,2 2 - - -
10 3 - - -
11 4 3 - -
12 5 4 - -
14 7 6 4 -
16 9 8 6 4
18 11 10 8 6
20 13 12 10 8
22 15 14 12 10
24 ± 0,3 17 16 14 12
26 19 18 16 14
28 21 20 18 16
30 23 22 20 18
32 25 24 22 20
34 27 26 24 22
36 29 28 26 24
38 31 30 28 26
40 33 32 30 28
42 - 34 32 30
44 - 36 34 32
46 - 38 36 34
48 - 40 38 36
50 - 42 40 38
52 ± 0,5 - - 42 40
54 - - 44 42
56 - - 46 44
58 - - 48 46
60 - - 50 48
62 - - - 50
64 - - - 52
66 - - - 54
68 - - - 56
70 - - - 58
72 - - - 60
74 - - - 62
76 - - - 64
78 - - - 66
80 - - - 68



Таблица 3

L, мм d
MR4 MR5 MR6 MR8
Масса 100 шт., кг
9 0,084 - - -
10 0,094 - - -
11 0,104 0,170 - -
12 0,110 0,186 - -
14 0,122 0,203 0,308 -
16 0,133 0,220 0,330 0,690
18 0,145 0,238 0,360 0,736
20 0,156 0,255 0,383 0,783
22 0,168 0,272 0,406 0,830
24 0,180 0,290 0,435 0,875
26 0,192 0,308 0,458 0,915
28 0,203 0,325 0,487 0,962
30 0,215 0,348 0,510 1,010
32 0,226 0,366 0,540 1,060
34 0,238 0,383 0,563 1,110
36 0,250 0,400 0,585 1,150
38 0,261 0,417 0,615 1,200
40 0,272 0,435 0,638 1,240
42 - 0,452 0,667 1,300
44 - 0,470 0,690 1,330
46 - 0,487 0,720 1,375
48 - 0,505 0,743 1,420
50 - 0,522 0,770 1,470
52 - - 0,795 1,510
54 - - 0,817 1,560
56 - - 0,846 1,610
58 - - 0,870 1,650
60 - - 0,900 1,700
62 - - - 1,740
64 - - - 1,785
66 - - - 1,830
68 - - - 1,880
70 - - - 1,935
72 - - - 1,970
74 - - - 2,020
76 - - - 2,080
78 - - - 2,110
80 - - - 2,150



Пример наименования и обозначения болта с шестигранной головкой с полем допуска диаметра стержня f9 из титанового сплава, с резьбой MR6 и длиной L=24 мм, анодированного:

Болт 6-24-Ан.Окс-ОСТ 1 10569-72
