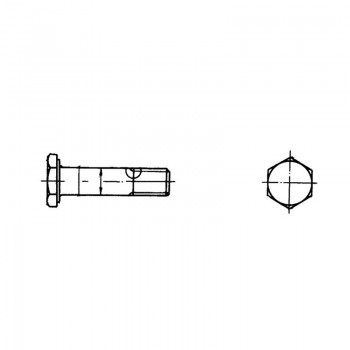

Болты с уменьшенной шестигранной головкой с полем допуска диаметра стержня u8 из титанового сплава ОСТ 1 10570-72

Материал: Титан ВТ16

Диаметр, мм: От 5 до 8

Покрытие: Ан.Окс. 2-3

Таблица 1

d

d1

Пред.

откл.

по u8

 D D1 D2 H S r L0
min Пред. откл.
по h14 по h12 -0,3
М5 5 8,8 7,8 7,3 2,5 8 0,7 8
М6 6 11,0 9,8 9,2 10 10
М8 8 13,3 11,8 11,0 3,0 12 0,9 12



Таблица 2

L d
М5 М6 М8
Номин.

Пред.

откл

l

Пред.

откл.

-0,4

l

Пред.

откл.

-0,5

l

Пред.

откл.

-0,62
11 ±0,2 3 - -
12 4 - -
13 5 3 -
14 6 4 -
15 7 5 -
16 8 6 4
17 9 7 5
18 10 8 6
19 11 9 7
20 12 10 8
21 13 11 9
22 14 12 10
23 ±0,3 15 13 11
24 16 14 12
25 17 15 13
26 18 16 14
27 19 17 15
28 20 18 16
29 21 19 17
30 22 20 18
31 23 21 19
32 24 22 20
33 25 23 21
34 26 24 22
35 27 25 23
36 28 26 24
37 29 27 25
38 30 28 26
39 31 29 27
40 32 30 28
41 33 31 29
42 34 32 30
44 36 34 32
46 38 36 34
48 40 38 36
50 42 40 38
52 ±0,5 - - 40
54 - - 42
56 - - 44
58 - - 46
60 - - 48
62 - - 50
64 - - 52
66 - - 54
68 - - 56



Таблица 3

L, мм d
MR5 MR6 MR8
Масса 100 шт., кг
11 0,165 - -
12 0,174 - -
13 0,183 0,240 -
14 0,192 0,255 -
15 0,200 0,266 -
16 0,209 0,278 0,487
17 0,214 0,293 0,510
18 0,220 0,308 0,534
19 0,232 0,319 0,567
20 0,244 0,330 0,580
21 0,252 0,345 0,603
22 0,261 0,360 0,626
23 0,269 0,371 0,649
24 0,278 0,383 0,673
25 0,287 0,394 0,894
26 0,296 0,405 0,715
27 0,304 0,414 0,737
28 0,313 0,423 0,760
29 0,321 0,440 0,782
30 0,330 0,468 0,805
31 0,342 0,472 0,827
32 0,354 0,487 0,850
33 0,362 0,498 0,875
34 0,371 0,510 0,900
35 0,379 0,525 0,922
36 0,388 0,540 0,945
37 0,396 0,551 0,967
38 0,405 0,562 0,990
39 0,414 0,576 1,015
40 0,423 0,590 1,040
41 0,431 0,602 1,062
42 0,440 0,615 1,085
44 0,458 0,637 1,126
46 0,475 0,667 1,170
48 0,493 0,690 1,200
50 0,510 0,720 1,265
52 - - 1,320
54 - - 1,360
56 - - 1,400
58 - - 1,450
60 - - 1,495
62 - - 1,535
64 - - 1,580
66 - - 1,630
68 - - 1,675



Пример наименования и обозначения болта с уменьшенной шестигранной головкой с полем допуска диаметра стержня u8 из титанового сплава, с резьбой MR6 и длиной L=24 мм, анодированного:

Болт-6-24-Ан.Окс-ОСТ 1 10570-72
