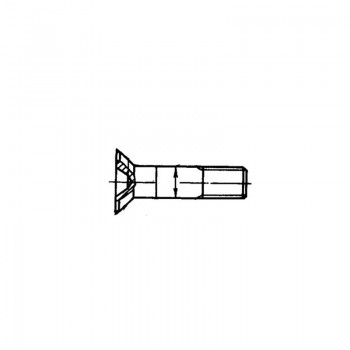

Болты с потайной головкой 90º с полем допуска диаметра стержня f9 из титанового сплава ОСТ 1 10571-72

Материал: Титановый сплав ВТ16

Диаметр резьбы, мм: От 4 до 6

Покрытие: Ан.Окс 2-3



Таблица 1

d

d1

Пред. откл.

по f9

D

min

 D1 H

r


Пред. откл.

-0,3

 l0 Шлиц по ГОСТ 10753-86
Номин.

Пред.

откл.

 Номер Глубина вхождения калибра m
min max
MR4-6e 4 7,5 8,4 2,2 -0,12 0,5 7 2 1,41 1,91 4,0
MR5-6e 5 9,0 10,0 2,5 0,7 8 2,01 2,51 4,6
MR6-6e 6 11,0 12,0 3,0 10 3 2,33 2,83 6,2
MR8-6e 8 14,8 16,0 4,0 -0,16 0,9 12 3,33 3,83 7,2



Таблица 2

L d
Номин. Пред. откл. MR4 MR5 MR6 MR8
Применяемость

l

Пред. откл.

-0,35

 Применяемость

l

Пред. откл.

-0,4

 Применяемость

l

Пред. откл.

-0,5

 Применяемость

l

Пред. откл.

-0,62
12 ±0,2   5   -   -   -
24 7 6 - -
16 9 8 6 -
18 11 10 8 -
20 13 12 10 8
22 15 14 12 10
24 ±0,3 17 16 14 12
26 19 18 16 14
28 21 20 18 16
30 23 22 20 18
32 25 24 22 20
34 27 26 24 22
36 29 28 26 24
38 31 30 28 26
40 33 32 30 28
20 - 34 32 30
44 - 36 34 32
46 - 38 36 34
48 - 40 38 36
50 - 42 40 38
52 ±0,5 - - 42 40
54 - - 44 42
56 - - 46 44
58 - - 48 46
60 - - 50 48
62 - - - 50
64 - - - 52
66 - - - 54
68 - - - 56
70 - - - 58
72 - - - 60
74 - - - 62
76 - - - 64
78 - - - 66
80 - - - 68



Таблица 3

L, мм d
MR4 MR5 MR6 MR8
Масса 100 шт., кг
12 0,075 - - -
14 0,087 0,134 - -
16 0,099 0,151 0,228 -
18 0,110 0,168 0,250 -
20 0,122 0,186 0,272 0,510
22 0,133 0,203 0,296 0,550
24 0,145 0,220 0,325 0,600
26 0,157 0,238 0,348 0,638
28 0,168 0,261 0,377 0,690
30 0,180 0,278 0,394 0,736
32 0,192 0,296 0,430 0,783
34 0,203 0,313 0,452 0,830
36 0,215 0,330 0,475 0,875
38 0,226 0,348 0,505 0,922
40 0,238 0,366 0,528 0,970
42 - 0,383 0,557 1,010
44 - 0,394 0,580 1,060
46 - 0,417 0,610 1,100
48 - 0,435 0,580 1,145
50 - 0,452 0,610 1,200
52 -   0,633 1,240
54 - - 0,650 1,290
56 - - 0,685 1,335
58 - - 0,708 1,375
60 - - 0,736 1,420
62 - - 0,760 1,470
64 - - 0,790 1,515
66 - - - 1,560
68 - - - 1,605
70 - - - 1,650
72 - - - 1,700
74 - - - 1,740
76 - - - 1,790
78 - - - 1,830
80 - - - 1,880



Пример наименования и обозначения болта с потайной головкой 90º с полем допуска диаметра стержня f9 из титанового сплава, с резьбой MR6 и длиной L=24 мм, анодированного:

Болт 6-24-Ан.Окс-ОСТ 1 10571-72
