ОСТ 1 10572-72 Болты с уменьшенной шестигранной головкой из титанового сплава
Модель: ОСТ 1 10572-72
Заказать

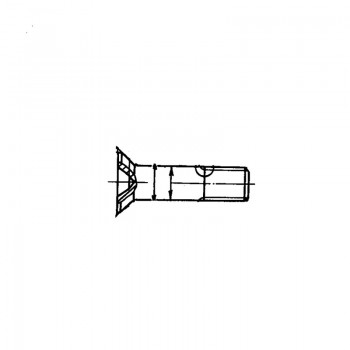

Болты с уменьшенной шестигранной головкой с полем допуска диаметра стержня u8 из титанового сплава ОСТ 1 10572-72
Материал: Титановый сплав ВТ16
Диаметр резьбы, мм: От 5 до 8
Таблица 1
| d |
d1 Пред. откл. по u8 |
D min | D 1 | H |
r Пред. откл. -0,3 |
l0 |
Шлиц по ГОСТ 10753-80 |
||
| Номин. | Пред. откл. | ||||||||
| Номер |
h Пред. откл. по h14 |
||||||||
| М5 | 5 | 9,0 | 10 | 2,5 | -0,12 | 0,7 | 8 | 2 | 2,3 |
| М6 | 6 | 11,0 | 12 | 3,0 | 10 | 3 | 2,4 | ||
| М8 | 8 | 14,8 | 16 | 4,0 | -0,16 | 0,9 | 12 | 3,4 | |
