ОСТ 1 10574-72 Болты с полупотайной головкой L120' титан
Модель: ОСТ 1 10574-72
Заказать

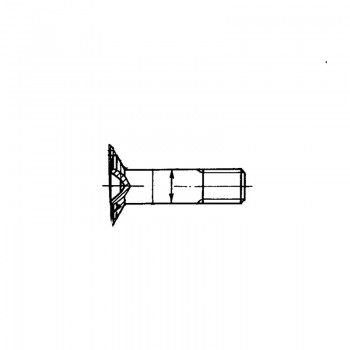

Болты с полупотайной головкой 120º с полем допуска диаметра стержня h9 из титанового сплава ОСТ 1 10574-72
Материал: Титановый сплав ВТ16
Диаметр резьбы, мм: От 4 до 8
Покрытие: Ан.Окс 2-3
Таблица 1
| d |
d1 Пред. откл. по h9 |
D min | D1 | H | H1 | r | r1 | l0 | Шлиц по ГОСТ 10753-86 | |||
| Пред. откл. | Номер | Глубина вхождения калибра | m | |||||||||
|
+0,10 -0,05 |
-0,3 | |||||||||||
| min | max | |||||||||||
| MR4-6e | 4 | 8,3 | 9,2 | 1,5 | 2,1 | 0,5 | 18 | 7 | 2 | 1,41 | 1,91 | 4,0 |
| MR5-6e | 5 | 10,0 | 10,9 | 1,7 | 2,8 | 0,7 | 14 | 8 | 2,01 | 2,51 | 4,6 | |
| MR6-6e | 6 | 12,0 | 12,9 | 2,0 | 2,6 | 35 | 10 | 3 | 2,13 | 2,63 | 6,0 | |
| MR8-6e | 8 | 15,5 | 16,7 | 2,5 | 3,0 | 0,9 | 70 | 12 | 2,43 | 2,93 | 6,3 | |
Таблица 2
| L | d | ||||||||
| Номин. | Пред. откл. | MR4 | MR5 | MR6 | MR8 | ||||
| Применяемость |
l Пред. откл. -0,35 |
Применяемость |
l Пред. откл. -0,4 |
Применяемость |
l Пред. откл. -0,5 |
Применяемость |
l Пред. откл. -0,62 |
||
| 10 | ±0,2 | 3 | - | - | - | ||||
| 12 | 5 | 4 | - | - | |||||
| 14 | 7 | 6 | 4 | - | |||||
| 16 | 9 | 8 | 6 | - | |||||
| 18 | 11 | 10 | 8 | 6 | |||||
| 20 | 13 | 12 | 10 | 8 | |||||
| 22 | 15 | 14 | 12 | 10 | |||||
| 24 | ±0,3 | 17 | 16 | 14 | 12 | ||||
| 26 | 19 | 18 | 16 | 14 | |||||
| 28 | 21 | 20 | 18 | 16 | |||||
| 30 | 23 | 22 | 20 | 18 | |||||
| 32 | 25 | 24 | 22 | 20 | |||||
| 34 | - | 26 | 24 | 22 | |||||
| 36 | - | - | 26 | 24 | |||||
| 38 | - | - | 28 | 26 | |||||
| 40 | - | - | 30 | 28 | |||||
| 42 | - | - | 32 | 30 | |||||
| 44 | - | - | 34 | 32 | |||||
| 46 | - | - | - | 34 | |||||
| 48 | - | - | - | 36 | |||||
| 50 | - | - | - | 38 | |||||
| 52 | ±0,5 | - | - | - | 40 | ||||
| 54 | - | - | - | 42 | |||||
| 56 | - | - | - | 44 | |||||
| 58 | - | - | - | 46 | |||||
| 60 | - | - | - | 48 | |||||
Таблица 3
| L, мм | d | |||
| MR4 | MR5 | MR6 | MR8 | |
| Масса 100 шт., кг | ||||
| 10 | 0,057 | - | - | - |
| 12 | 0,068 | 0,115 | - | - |
| 14 | 0,080 | 0,133 | 0,191 | - |
| 16 | 0,091 | 0,150 | 0,214 | - |
| 18 | 0,107 | 0,168 | 0,237 | 0,440 |
| 20 | 0,119 | 0,185 | 0,266 | 0,481 |
| 22 | 0,130 | 0,203 | 0,290 | 0,527 |
| 24 | 0,142 | 0,220 | 0,319 | 0,568 |
| 26 | 0,153 | 0,237 | 0,342 | 0,624 |
| 28 | 0,164 | 0,255 | 0,371 | 0,661 |
| 30 | 0,176 | 0,272 | 0,394 | 0,707 |
| 32 | 0,187 | 0,290 | 0,423 | 0,754 |
| 34 | - | 0,313 | 0,446 | 0,800 |
| 36 | - | - | 0,469 | 0,846 |
| 38 | - | - | 0,498 | 0,893 |
| 40 | - | - | 0,522 | 0,939 |
| 42 | - | - | 0,551 | 0,980 |
| 44 | - | - | 0,604 | 1,026 |
| 46 | - | - | - | 1,073 |
| 48 | - | - | - | 1,119 |
| 50 | - | - | - | 1,165 |
| 52 | - | - | - | 1,215 |
| 54 | - | - | - | 1,258 |
| 56 | - | - | - | 1,305 |
| 58 | - | - | - | 1,351 |
| 60 | - | - | - | 1,392 |
Пример наименования и обозначения болта с полупотайной головкой 120º с полем допуска диаметра стержня h9 из титанового сплава, с резьбой MR6 и длиной L=24 мм, анодированного:
Болт 6-24-Ан.Окс-ОСТ 1 10574-72
