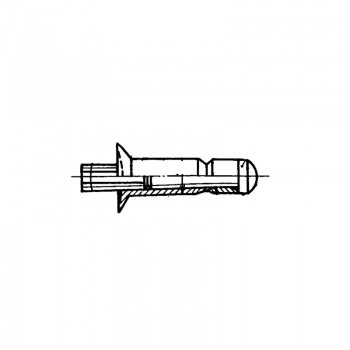

ОСТ 1 11206-73 Заклепки высокого сопротивления с потайной головкой L120'
Модель: ОСТ 1 11206-73
Заказать
Заклепки высокого сопротивления срезу с потайной головкой 120º из контрукционной стали для односторонней клепки ОСТ 1 11206-73
Аналоги: 5907А
Таблица 1

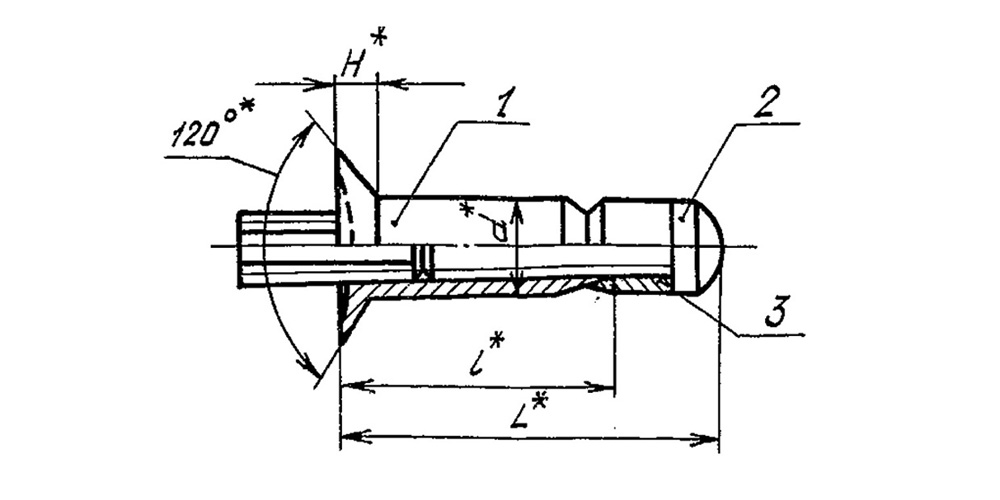

| Типоразмер |
Применяе- мость |
d | L | l | H |
Поз.1 Корпус |
Поз.2 Винт |
Поз.3 Кольцо |
Разрушающая нагрузка, Н (кгс) |
Площадь смятия под кольцом, мм2 |
Мкр*, Н*м (кгс*см), не менее |
Масса 100 шт., кг | ||
| Количество |
на одинарный срез |
на разрыв соединения |
с хвостовиком винта |
без хвостовика винта |
||||||||||
| 1 | 1 | 1 | ||||||||||||
| Обозначение | ||||||||||||||
| 80 | 4,2 | 11,0 | 4,8 | 1,7 | 80-ОСТ 1 11207-73 | 88-ОСТ 1 11202-73 | 5-Хим.Пас-ОСТ 1 11203-73 |
6669 (680) |
3825 (390) |
5,0 |
0,44 (4,5) |
0,177 | 0,122 | |
| 81 | 12,0 | 5,8 | 81-ОСТ 1 11207-73 | 89-ОСТ 1 11202-73 | 0,188 | 0,133 | ||||||||
| 82 | 13,0 | 6,8 | 82-ОСТ 1 11207-73 | 90-ОСТ 1 11202-73 | 0,199 | 0,144 | ||||||||
| 83 | 14,5 | 7,8 | 83-ОСТ 1 11207-73 | 91-ОСТ 1 11202-73 | 0,210 | 0,155 | ||||||||
| 84 | 15,0 | 8,8 | 84-ОСТ 1 11207-73 | 92-ОСТ 1 11202-73 | 0,221 | 0,166 | ||||||||
| 85 | 16,0 | 9,8 | 85-ОСТ 1 11207-73 | 93-ОСТ 1 11202-73 | 0,232 | 0,177 | ||||||||
| 86 | 17,0 | 10,8 | 86-ОСТ 1 11207-73 | 94-ОСТ 1 11202-73 | 0,243 | 0,188 | ||||||||
| 87 | 18,0 | 11,8 | 87-ОСТ 1 11207-73 | 95-ОСТ 1 11202-73 | 0,254 | 0,199 | ||||||||
| 88 | 19,0 | 12,8 | 88-ОСТ 1 11207-73 | 96-ОСТ 1 11202-73 | 0,265 | 0,210 | ||||||||
| 89 | 20,0 | 13,8 | 89-ОСТ 1 11207-73 | 97-ОСТ 1 11202-73 | 0,276 | 0,221 | ||||||||
| 90 | 21,0 | 14,8 | 90-ОСТ 1 11207-73 | 98-ОСТ 1 11202-73 | 0,287 | 0,232 | ||||||||
| 1 | 5,0 | 13,2 | 5,7 | 1,9 | 1-ОСТ 1 11207-73 | 2-ОСТ 1 11202-73 | 1-Хим.Пас-ОСТ 1 11203-73 |
10787 (1100) |
4903 (500) |
7 |
0,59 (6) |
0,274 | 0,192 | |
| 2 | 14,7 | 7,2 | 2-ОСТ 1 11207-73 | 2-ОСТ 1 11202-73 | 0,294 | 0,212 | ||||||||
| 3 | 15,2 | 7,7 | 3-ОСТ 1 11207-73 | 101-ОСТ 1 11202-73 | 0,304 | 0,222 | ||||||||
| 4 | 16,2 | 8,7 | 4-ОСТ 1 11207-73 | 102-ОСТ 1 11202-73 | 0,319 | 0,237 | ||||||||
| 5 | 17,2 | 9,7 | 5-ОСТ 1 11207-73 | 103-ОСТ 1 11202-73 | 0,334 | 0,252 | ||||||||
| 6 | 18,2 | 10,7 | 6-ОСТ 1 11207-73 | 104-ОСТ 1 11202-73 | 0,349 | 0,267 | ||||||||
| 7 | 19,2 | 11,7 | 7-ОСТ 1 11207-73 | 105-ОСТ 1 11202-73 | 0,364 | 0,282 | ||||||||
| 8 | 20,2 | 12,7 | 8-ОСТ 1 11207-73 | 106-ОСТ 1 11202-73 | 0,379 | 0,297 | ||||||||
| 9 | 21,2 | 13,7 | 9-ОСТ 1 11207-73 | 107-ОСТ 1 11202-73 | 0,394 | 0,312 | ||||||||
| 10 | 22,2 | 14,7 | 10-ОСТ 1 11207-73 | 108-ОСТ 1 11202-73 | 0,409 | 0,327 | ||||||||
| 11 | 23,2 | 15,7 | 11-ОСТ 1 11207-73 | 109-ОСТ 1 11202-73 | 0,422 | 0,342 | ||||||||
| 12 | 24,2 | 16,7 | 12-ОСТ 1 11207-73 | 110-ОСТ 1 11202-73 | 0,439 | 0,357 | ||||||||
| 13 | 25,2 | 17,7 | 13-ОСТ 1 11207-73 | 111-ОСТ 1 11202-73 | 0,454 | 0,372 | ||||||||
| 14 | 26,2 | 18,7 | 14-ОСТ 1 11207-73 | 112-ОСТ 1 11202-73 | 0,469 | 0,387 | ||||||||
| 18 | 6,0 | 16,0 | 7,5 | 2,2 | 18-ОСТ 1 11207-73 | 20-ОСТ 1 11202-73 | 2-Хим.Пас-ОСТ 1 11203-73 |
15691 (1600) |
8336 (850) |
12 |
0,98 (10) |
0,417 | 0,312 | |
| 19 | 17,0 | 8,5 | 19-ОСТ 1 11207-73 | 21-ОСТ 1 11202-73 | 0,439 | 0,334 | ||||||||
| 20 | 18,0 | 9,5 | 20-ОСТ 1 11207-73 | 22-ОСТ 1 11202-73 | 0,461 | 0,356 | ||||||||
| 21 | 19,0 | 10,5 | 21-ОСТ 1 11207-73 | 23-ОСТ 1 11202-73 | 0,483 | 0,378 | ||||||||
| 22 | 20,0 | 11,5 | 22-ОСТ 1 11207-73 | 24-ОСТ 1 11202-73 | 0,505 | 0,400 | ||||||||
| 23 | 21,0 | 12,5 | 23-ОСТ 1 11207-73 | 25-ОСТ 1 11202-73 | 0,527 | 0,422 | ||||||||
| 24 | 22,0 | 13,5 | 24-ОСТ 1 11207-73 | 26-ОСТ 1 11202-73 | 0,549 | 0,444 | ||||||||
| 25 | 23,0 | 14,5 | 25-ОСТ 1 11207-73 | 27-ОСТ 1 11202-73 | 0,571 | 0,466 | ||||||||
| 26 | 24,0 | 15,5 | 26-ОСТ 1 11207-73 | 28-ОСТ 1 11202-73 | 0,593 | 0,488 | ||||||||
| 27 | 25,0 | 16,5 | 27-ОСТ 1 11207-73 | 29-ОСТ 1 11202-73 | 0,615 | 0,510 | ||||||||
| 28 | 26,0 | 17,5 | 28-ОСТ 1 11207-73 | 30-ОСТ 1 11202-73 | 0,637 | 0,532 | ||||||||
| 29 | 27,0 | 18,5 | 29-ОСТ 1 11207-73 | 31-ОСТ 1 11202-73 | 0,659 | 0,554 | ||||||||
| 30 | 28,0 | 19,5 | 30-ОСТ 1 11207-73 | 32-ОСТ 1 11202-73 | 0,681 | 0,576 | ||||||||
| 31 | 29,0 | 20,5 | 31-ОСТ 1 11207-73 | 33-ОСТ 1 11202-73 | 0,703 | 0,598 | ||||||||
| 32 | 30,0 | 21,5 | 32-ОСТ 1 11207-73 | 34-ОСТ 1 11202-73 | 0,725 | 0,620 | ||||||||
| 33 | 31,0 | 22,5 | 33-ОСТ 1 11207-73 | 35-ОСТ 1 11202-73 | 0,747 | 0,642 | ||||||||
| 37 | 7,0 | 16,5 | 7,5 | 2,5 | 37-ОСТ 1 11207-73 | 41-ОСТ 1 11202-73 | 3-Хим.Пас-ОСТ 1 11203-73 |
21575 (2200) |
13730 (1400) |
15 |
1,96 (20) |
0,606 | 0,444 | |
| 38 | 17,5 | 8,5 | 38-ОСТ 1 11207-73 | 42-ОСТ 1 11202-73 | 0,635 | 0,473 | ||||||||
| 39 | 18,5 | 9,5 | 39-ОСТ 1 11207-73 | 43-ОСТ 1 11202-73 | 0,664 | 0,502 | ||||||||
| 40 | 19,5 | 10,5 | 40-ОСТ 1 11207-73 | 44-ОСТ 1 11202-73 | 0,697 | 0,535 | ||||||||
| 41 | 20,2 | 11,5 | 41-ОСТ 1 11207-73 | 45-ОСТ 1 11202-73 | 0,727 | 0,565 | ||||||||
| 42 | 21,5 | 12,5 | 42-ОСТ 1 11207-73 | 46-ОСТ 1 11202-73 | 0,758 | 0,596 | ||||||||
| 43 | 22,5 | 13,5 | 43-ОСТ 1 11207-73 | 47-ОСТ 1 11202-73 | 0,789 | 0,627 | ||||||||
| 44 | 23,5 | 14,5 | 44-ОСТ 1 11207-73 | 48-ОСТ 1 11202-73 | 0,820 | 0,658 | ||||||||
| 45 | 24,5 | 15,5 | 45-ОСТ 1 11207-73 | 49-ОСТ 1 11202-73 | 0,851 | 0,689 | ||||||||
| 46 | 25,5 | 16,5 | 46-ОСТ 1 11207-73 | 50-ОСТ 1 11202-73 | 0,882 | 0,20 | ||||||||
| 47 | 26,5 | 17,5 | 47-ОСТ 1 11207-73 | 51-ОСТ 1 11202-73 | 0,913 | 0,751 | ||||||||
| 48 | 27,5 | 18,5 | 48-ОСТ 1 11207-73 | 52-ОСТ 1 11202-73 | 0,944 | 0,782 | ||||||||
| 49 | 28,5 | 19,5 | 49-ОСТ 1 11207-73 | 53-ОСТ 1 11202-73 | 0,975 | 0,813 | ||||||||
| 50 | 29,5 | 20,5 | 50-ОСТ 1 11207-73 | 54-ОСТ 1 11202-73 | 1,006 | 0,844 | ||||||||
| 51 | 30,5 | 21,5 | 51-ОСТ 1 11207-73 | 55-ОСТ 1 11202-73 | 1,037 | 0,875 | ||||||||
| 52 | 31,5 | 22,5 | 52-ОСТ 1 11207-73 | 56-ОСТ 1 11202-73 | 1,068 | 0,906 | ||||||||
| 56 | 8,0 | 19,0 | 8,5 | 2,7 | 56-ОСТ 1 11207-73 | 62-ОСТ 1 11202-73 | 4-Хим.Пас-ОСТ 1 11203-73 |
28440 (2900) |
15220 (1550) |
22 |
2,94 (30) |
0,887 | 0,654 | |
| 57 | 20,0 | 9,5 | 57-ОСТ 1 11207-73 | 63-ОСТ 1 11202-73 | 0,930 | 0,697 | ||||||||
| 58 | 21,0 | 10,5 | 58-ОСТ 1 11207-73 | 64-ОСТ 1 11202-73 | 0,975 | 0,742 | ||||||||
| 59 | 22,0 | 11,5 | 59-ОСТ 1 11207-73 | 65-ОСТ 1 11202-73 | 1,016 | 0,783 | ||||||||
| 60 | 23,0 | 12,5 | 60-ОСТ 1 11207-73 | 66-ОСТ 1 11202-73 | 1,059 | 0,826 | ||||||||
| 61 | 24,0 | 13,5 | 61-ОСТ 1 11207-73 | 67-ОСТ 1 11202-73 | 1,102 | 0,869 | ||||||||
| 62 | 25,0 | 14,5 | 62-ОСТ 1 11207-73 | 68-ОСТ 1 11202-73 | 1,145 | 0,912 | ||||||||
| 63 | 26,0 | 15,5 | 63-ОСТ 1 11207-73 | 69-ОСТ 1 11202-73 | 1,188 | 0,955 | ||||||||
| 64 | 27,0 | 16,5 | 64-ОСТ 1 11207-73 | 70-ОСТ 1 11202-73 | 1,231 | 0,998 | ||||||||
| 65 | 28,0 | 17,5 | 65-ОСТ 1 11207-73 | 71-ОСТ 1 11202-73 | 1,274 | 1,041 | ||||||||
| 66 | 29,0 | 18,5 | 66-ОСТ 1 11207-73 | 72-ОСТ 1 11202-73 | 1,317 | 1,084 | ||||||||
| 67 | 30,0 | 19,5 | 67-ОСТ 1 11207-73 | 73-ОСТ 1 11202-73 | 1,360 | 1,127 | ||||||||
| 68 | 31,0 | 20,5 | 68-ОСТ 1 11207-73 | 74-ОСТ 1 11202-73 | 1,403 | 1,170 | ||||||||
| 69 | 32,0 | 21,5 | 69-ОСТ 1 11207-73 | 75-ОСТ 1 11202-73 | 1,446 | 1,213 | ||||||||
| 70 | 33,0 | 22,5 | 70-ОСТ 1 11207-73 | 76-ОСТ 1 11202-73 | 1,489 | 1,256 | ||||||||
| 71 | 34,0 | 23,5 | 71-ОСТ 1 11207-73 | 77-ОСТ 1 11202-73 | 1,532 | 1,299 | ||||||||
| 72 | 35,0 | 24,5 | 72-ОСТ 1 11207-73 | 78-ОСТ 1 11202-73 | 1,573 | 1,342 | ||||||||
| 73 | 36,0 | 25,5 | 73-ОСТ 1 11207-73 | 79-ОСТ 1 11202-73 | 1,618 | 1,385 | ||||||||
| 74 | 37,0 | 26,5 | 74-ОСТ 1 11207-73 | 80-ОСТ 1 11202-73 | 1,661 | 1,428 | ||||||||
| 75 | 38,0 | 27,5 | 75-ОСТ 1 11207-73 | 81-ОСТ 1 11202-73 | 1,704 | 1,471 | ||||||||
| 76 | 39,0 | 28,5 | 76-ОСТ 1 11207-73 | 82-ОСТ 1 11202-73 | 1,747 | 1,514 | ||||||||
* Наименьший крутящий момент, при котором не должно быть провертывания корпуса заклепки, поставленной в пакет
Пример наименования и обозначения заклепки типоразмера 2:
Заклепка 2-ОСТ 1 11206-73
