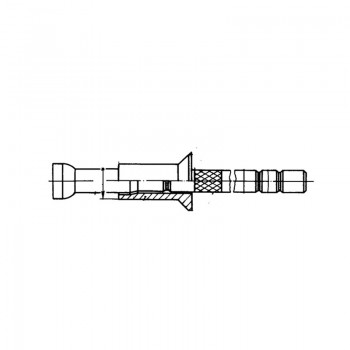

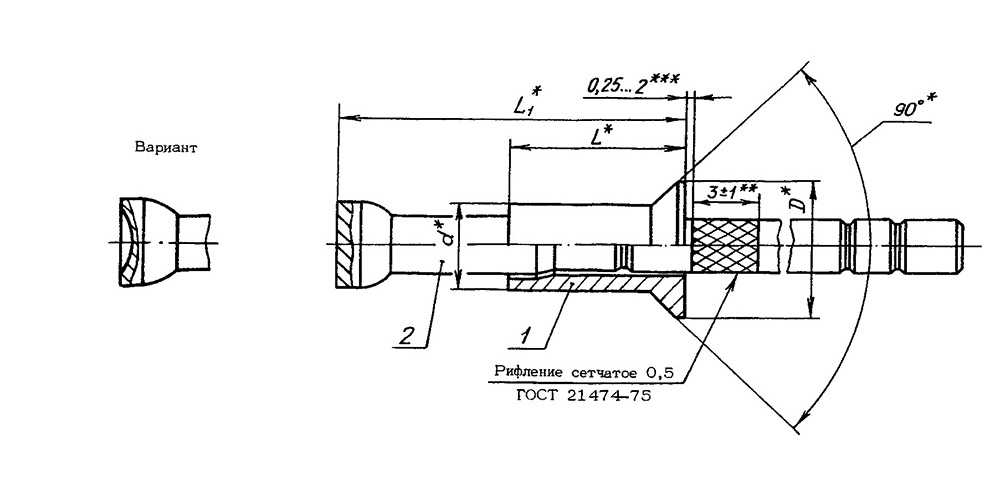

Заклепки с потайной головкой с углом 90º с сердечником ОСТ 1 11299-74

Аналоги: 6043А

Таблица 1

Типоразмер Применяемость d D L L1 Разрушаемая
нагрузка, Н (кгс),
не менее

Нагрузка
выдавлива-
ния сердеч-
ника, Н (кгс),
не менее

 Поз.1 Поз.2 Масса 1000 шт., кг
Количество с сердечником

без технологи-
ческого хвосто-
вика сердечника
на срез на отрыв 1 1
Обозначение
1   3,5 6,0 6,5 13 2260
(230)		 1279
(130)		 147
(15)		 1-1-ОСТ 1 11300-74 1-ОСТ 1 11298-74 0,568 0,268
  1-2-ОСТ 1 11300-74
2   8,0 18 2-1-ОСТ 1 11300-74 2-ОСТ 1 11298-74 0,697 0,337
  2-2-ОСТ 1 11300-74
3   9,5 19 3-1-ОСТ 1 11300-74 0,720 0,360
  3-2-ОСТ 1 11300-74
4   4,0 6,9 7,0 14 3240
(330)		 1470
(150)		 167
(17)		 4-1-ОСТ 1 11300-74 5-ОСТ 1 11298-74 0,816 0,396
  4-2-ОСТ 1 11300-74
5   8,5 19 5-1-ОСТ 1 11300-74 6-ОСТ 1 11298-74 0,950 0,480
  5-2-ОСТ 1 11300-74
6   10,0 21 6-1-ОСТ 1 11300-74 0,979 0,499
  6-2-ОСТ 1 11300-74
7   5,0 8,7 7,5 17 5300
(540)		 1961
(200)		 196
(20)		 7-1-ОСТ 1 11300-74 7-ОСТ 1 11298-74 1,845 1,055
  7-2-ОСТ 1 11300-74
8   9,0 19 8-1-ОСТ 1 11300-74 1,887 1,067
  8-2-ОСТ 1 11300-74
9   10,5 23 2448
(250)		 9-1-ОСТ 1 11300-74 8-ОСТ 1 11298-74 2,034 1,154
  9-2-ОСТ 1 11300-74
10   12,0 25 10-1-ОСТ 1 11300-74 2,073 1,193
  10-2-ОСТ 1 11300-74
11   13,5 28 11-1-ОСТ 1 11300-74 9-ОСТ 1 11298-74 2,288 1,303
  11-2-ОСТ 1 11300-74



Таблица 2

Типоразмер Покрытие корпуса
Ан.Окс.нхр Бп
ХХХ КЧ ХХХ КЧ
1 001 09 021 05
2 002 08 022 04
3 003 07 023 03
4 004 06 024 02
5 005 05 025 01
6 006 04 026 00
7 007 03 027 10
8 008 02 028 09
9 009 01 029 08
10 010 08 030 04
11 011 07 031 03



Пример наименования и обозначения заклепки с потайной головкой с углом 90º с сердечником типоразмера 5 с анодированным корпусом:

Заклепка 5-1-ОСТ 1 11299-74

То же, с корпусом без покрытия:

Заклепка 5-2-ОСТ 1 11299-74
