  • ОСТ 1 11936-74 Болты с уменьшенной потайной головкой углом 90 градусов сталь
ОСТ 1 11936-74 Болты с уменьшенной потайной головкой углом 90 градусов сталь

ОСТ 1 11936-74 Болты с уменьшенной потайной головкой углом 90 градусов сталь

Модель: ОСТ 1 11936-74
Заказать

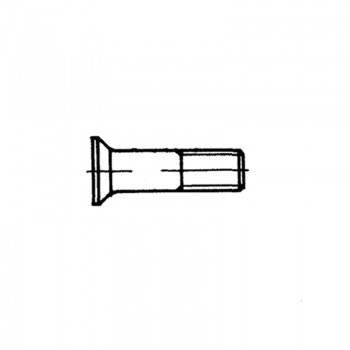

Болты  с уменьшенной потайной головкой 90º, с полем допуска диаметра стержня u8 и короткой резьбовой частью ОСТ 1 11936-74

Материал: Сталь 16ХСН

Диаметр резьбы, мм: От 5 до 10

Покрытие: Ц3.хр; Кд3.хр



Таблица 1

d d1
Пред.
откл.
по u8		 D
min		 D1 H r r1
min		 l0 Шлиц
по ГОСТ 10753-80
Пред. откл. Номер h
Пред. откл.
по h14
-0,12 -0,2
М5 5 7,4 8,4 1,7 0,5 0,5 8 2 1,3
М6 6 9,0 10,0 2,0 0,7 0,7 9 1,5
М8 8 12,0 13,0 2,5 0,8 11 3 2,0
М10 10 15,0 16,0 3,0 0,8 1,0 13 2,4



Таблица 2

L d
Номин. Пред.
откл.		 M5 M6 M8 M10
Применяе-
мость		 l
Пред.
откл.
-0,4		 Применяе-
мость		 l
Пред.
откл.
-0,5		 Применяе-
мость		 l
Пред.
откл.
-0,62		 Применяе-
мость		 l
Пред.
откл.
-0,75
12 ±0,2   4   -   -   -
13   5   -   -   -
14   6   5   -   -
15   7   6   -   -
16   8   7   5   -
17   9   8   6   -
18   10   9   7   -
19   11   10   8   6
20   12   11   9   7
21   13   12   10   8
22   14   13   11   9
23 ±0,3   15   14   12   10
24   16   15   13   11
25   17   16   14   12
26   18   17   15   13
27   19   18   16   14
28   20   19   17   15
29   21   20   18   16
30   22   21   19   17
31   23   22   20   18
32   24   23   21   19
33   25   24   22   20
34   26   25   23   21
35   27   26   24   22
36   28   27   25   23
37   29   28   26   24
38   30   29   27   25
39   31   30   28   26
40   32   31   29   27
42   34   33   31   29
44   36   35   33   31
46   38   37   35   33
48   40   39   37   35
50   42   41   39   37
52 ±0,5   -   43   41   39
54   -   45   43   41
56   -   47   45   43
58   -   49   47   45
60   -   51   49   47
62   -   -   51   49
64   -   -   53   51
66   -   -   55   53
68   -   -   57   55
70   -   -   59   57
72   -   -   61   59
74   -   -   63   61
76   -   -   65   63
78   -   -   67   65
80   -   -   69   67
82   -   -   -   69
84   -   -   -   71
86   -   -   -   73
88   -   -   -   75
90   -   -   -   77
92   -   -   -   79
94   -   -   -   81
96   -   -   -   83
98   -   -   -   85
100   -   -   -   87



Таблица 3

L, мм
 		 d, мм
М5 М6 М8 М10
Масса 100 шт., кг
12 0,177 - - -
13 0,192 - - -
14 0,207 0,265 - -
15 0,222 0,290 - -
16 0,237 0,315 0,548 -
17 0,252 0,340 0,588 -
18 0,267 0,365 0,628 -
19 0,282 0,390 0,668 0,986
20 0,297 0,415 0,708 1,046
21 0,312 0,440 0,748 1,106
22 0,327 0,465 0,788 1,166
23 0,342 0,490 0,828 1,226
24 0,357 0,515 0,868 1,286
25 0,372 0,540 0,908 1,346
26 0,387 0,565 0,948 1,406
27 0,402 0,590 0,988 1,466
28 0,417 0,615 1,028 1,526
29 0,432 0,640 1,068 1,586
30 0,447 0,665 1,108 1,646
31 0,462 0,690 1,148 1,706
32 0,477 0,715 1,188 1,766
33 0,492 0,740 1,228 1,826
34 0,507 0,765 1,268 1,886
35 0,522 0,790 1,308 1,946
36 0,537 0,815 1,348 2,006
37 0,552 0,840 1,388 2,066
38 0,567 0,865 1,428 2,126
39 0,582 0,890 1,468 2,186
40 0,597 0,915 1,508 2,246
42 0,627 0,965 1,588 2,366
44 0,657 1,015 1,668 2,486
46 0,687 1,065 1,748 2,606
48 0,717 1,115 1,828 2,726
50 0,747 1,165 1,908 2,846
52 - 1,215 1,988 2,966
54 - 1,265 2,068 3,086
56 - 1,315 2,148 3,206
58 - 1,365 2,228 3,326
60 - 1,415 2,308 3,446
62 - - 2,388 3,566
64 - - 2,468 3,686
66 - - 2,548 3,806
68 - - 2,628 3,926
70 - - 2,708 4,046
72 - - 2,788 4,166
74 - - 2,868 4,286
76 - - 2,948 4,406
78 - - 3,028 4,526
80 - - 3,108 4,646
82 - - - 4,766
84 - - - 4,886
86 - - - 5,006
88 - - - 5,126
90 - - - 5,256
92 - - - 5,366
94 - - - 5,486
96 - - - 5,606
98 - - - 5,726
100 - - - 5,846



Пример наименования и обозначения болта с уменьшенной потайной головкой 90º, с полем допуска диаметра стержня u8 и короткой резьбовой частью, исполнения 1, с резьбой М6 и длиной L=24 мм, цинкованного:

Болт 1-6-24-Ц-ОСТ 1 119636-74

То же, исполнения 2, кадмированного:

Болт 2-6-24-Кд-ОСТ 1 119636-74
