  • ОСТ 1 12085-77 Болты с уменьшенной шестигранной головкой с переходной посадкой из титанового сплава
ОСТ 1 12085-77 Болты с уменьшенной шестигранной головкой с переходной посадкой из титанового сплава

ОСТ 1 12085-77 Болты с уменьшенной шестигранной головкой с переходной посадкой из титанового сплава

Модель: ОСТ 1 12085-77
Заказать

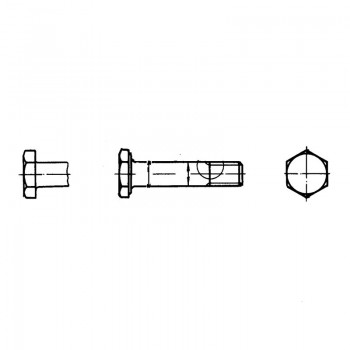

Болты с уменьшенной шестигранной головкой их титанового сплава для соединений со специальной переходной посадкой ОСТ 1 12085-77

Материал: Титановый сплав ВТ16

Диаметр, мм: От 5 до 10

Покрытие: Ан.Окс 2-3

Таблица 1

d d1

D

 D1 D2 H h S r l0
Номин. Пред. откл. Пред. откл.
min по h14 -0,3 по h12 -0,3
MR5-6e 5

+0,022

+0,004

 8,8 7,8 7,4 2,5 0,5 8 0,7 8
MR6-6e 6 11,0 9,8 9,3 10 10
MR8-6e 8

+0,028

+0,006

 13,3 11,8 11,0 3,0 0,6 12 0,9 12
MR10-6e 10 15,5 13,7 13,2 4,0 14 13



Таблица 2

L d
Номин. Пред. откл. MR5 MR6 MR8 MR10
Применяемость

l

Пред. откл.

-0,4

 Применяемость

l

Пред. откл.

-0,5

 Применяемость

l

Пред. откл.

-0,62

 Применяемость

l

Пред. откл.

-0,75
12 ±0,2   4   -   -   -
13 5 - - -
14 6 - - -
15 7 5 - -
16 8 6 - -
17 9 7 - -
18 10 8 6 -
19 11 9 7 -
20 12 10 8 -
21 13 11 9 8
22 14 12 10 9
23 ±0,3 15 13 11 10
24 16 14 12 11
25 17 15 13 12
26 18 16 14 13
27 19 17 15 14
28 20 18 16 15
29 21 19 17 16
30 22 20 18 17
31 23 21 19 18
32 24 22 20 19
33 25 23 21 20
34 26 24 22 21
35 27 25 23 22
36 28 26 24 23
37 29 27 25 24
38 30 28 26 25
39 31 29 27 26
40 32 30 28 27
41 - 31 29 28
42 - 32 30 29
44 - 34 32 31
46 - 36 34 33
48 - 38 36 35
50 - 40 38 37
52 ±0,5 - - 40 39
54 - - 42 41
56 - - 44 43
58 - - 46 45
60 - - 48 47
62 - - 50 49
64 - - 52 51
66 - - 54 53
68 - - 56 55
70 - - - 57
72 - - - 59
74 - - - 61
76 - - - 63
78 - - - 65
80 - - - 67
82 - - - 69
84 - - - 71



Таблица 3

L, мм d
MR5 MR6 MR8 MR10
Масса 100 шт., кг
11 0,165 - - -
12 0,174 - - -
13 0,163 0,243 - -
14 0,192 0,255 - -
15 0,200 0,267 - -
16 0,209 0,278 0,487 -
17 0,217 0,290 0,510 -
18 0,228 0,302 0,534 0,870
19 0,235 0,314 0,557 0,905
20 0,244 0,326 0,580 0,940
21 0,252 0,338 0,603 0,975
22 0,261 0,350 0,626 1,010
23 0,269 0,362 0,649 1,045
24 0,277 0,374 0,671 1,080
25 0,285 0,386 0,694 1,115
26 0,293 0,398 0,717 1,150
27 0,301 0,410 0,740 1,185
28 0,309 0,422 0,763 1,220
29 0,317 0,434 0,786 1,255
30 0,325 0,446 0,809 1,290
31 0,333 0,458 0,832 1,325
32 0,341 0,470 0,855 1,360
33 0,349 0,482 0,878 1,396
34 0,357 0,494 0,901 1,430
35 0,365 0,506 0,924 1,465
36 0,373 0,518 0,947 1,500
37 0,381 0,530 0,970 1,535
38 0,399 0,542 0,993 1,570
39 0,407 0,554 1,016 1,605
40 0,415 0,566 1,039 1,640
41 - 0,578 1,062 1,710
42 - 0,590 1,085 1,745
44 - 0,614 1,131 1,780
46 - 0,638 1,177 1,850
48 - 0,662 1,223 1,920
50 - 0,686 1,269 1,990
52 - - 1,315 2,060
54 - - 1,361 2,130
56 - - 1,407 2,200
58 - - 1,453 2,270
60 - - 1,499 2,340
62 - - 1,545 2,410
64 - - 1,591 2,480
66 - - 1,637 2,550
68 - - 1,683 2,620
70 - - - 2,690
72 - - - 2,760
74 - - - 2,830
76 - - - 2,900
78 - - - 2,970
80 - - - 3,040
82 - - - 3,110
84 - - - 3,180



Пример наименования и обозначения болта с уменьшенной шестигранной головкой из титанового сплава для соединений со специальной переходной посадкой с резьбой MR6, и длиной L=24 мм, анодированного:

Болт 6-24-Ан.Окс-ОСТ 1 12085-77
