ОСТ 1 12148-75 Втулки гладкие приборные металлические бронза

ОСТ 1 12148-75 Втулки гладкие приборные металлические бронза

Модель: ОСТ 1 12148-75
Заказать

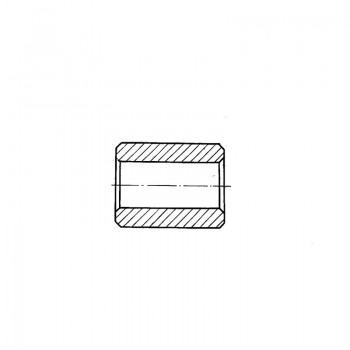

Втулки гладкие приборные металлические ОСТ 1 12148-75

Материал: бронза Бр.КМц3-1

Диаметр, мм: От 2,5 до 14

Покрытие: Кд9.фос.окс

Аналоги: 3933А, 3935А, 5047А, 6676А, 6678А

Таблица 1

d D C L, поле допуска h12
Поле допуска 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0
H12 h12 Масса  1000 шт. стальных втулок, кг
1,6 2,5 - 0,034 0,046 0,054 0,068 0,080 0,091 0,102 0,114 0,125 0,136 0,148 0,160 0,171 0,182
3,0 0,060 0,079 0,099 0,119 0,139 0,159 0,178 0,198 0,218 0,238 0,258 0,278 0,298 0,318
1,8 2,5 0,028 0,037 0,046 0,056 0,065 0,074 0,084 0,093 0,102 0,111 0,121 0,130 0,139 0,148
3,0 0,053 0,071 0,089 0,107 0,124 0,142 0,160 0,178 0,195 0,213 0,231 0,249 0,267 0,285
2,2 3,5 0,068 0,091 0,114 0,137 0,160 0,183 0,205 0,228 0,251 0,274 0,297 0,320 0,343 0,366
4,0 0,2 - 0,137 0,172 0,206 0,241 0,275 0,310 0,344 0,380 0,413 0,447 0,481 0,516 0,550
5,0 - 0,248 0,350 0,373 0,435 0,495 0,620 0,620 0,683 0,745 0,807 0,869 0,931 0,994
2,8 4,0 - - 0,101 0,126 0,151 0,176 0,201 0,226 0,252 0,277 0,302 0,327 0,352 0,378 0,403
5,0 0,2 - 0,212 0,264 0,318 0,370 0,424 0,476 0,530 0,582 0,635 0,688 0,741 0,794 0,846
6,0 0,4 - 0,346 0,437 0,519 0,606 0,692 0,778 0,865 0,952 1,038 1,125 1,211 1,298 1,383
3,2 5,0 0,2 - 0,182 0,227 0,273 0,318 0,364 0,409 0,455 0,500 0,546 0,591 0,636 0,683 0,728
6,0 0,4 - 0,317 0,397 0,476 0,556 0,635 0,715 0,794 0,873 0,953 1,032 1,120 1,190 1,270
8,0 - 0,587 0,737 0,996 1,160 1,325 1,490 1,660 1,820 1,990 2,155 2,320 2,490 2,650
3,8 5,0 0,2 - 0,130 0,163 0,195 0,228 0,260 0,293 0,326 0,358 0,391 0,423 0,456 0,488 0,521
6,0 - 0,266 0,333 0,399 0,465 0,532 0,598 0,665 0,732 0,798 0,865 0,930 0,998 1,060
7,0 0,4 - 0,426 0,533 0,640 0,746 0,853 0,960 1,065 1,170 1,280 1,380 1,490 1,600 1,705
4,2 6,0 0,2 - 0,226 0,283 0,339 0,396 0,453 0,509 0,566 0,622 0,679 0,735 0,792 0,878 0,904
7,0 0,4 - - 0,484 0,580 0,677 0,774 0,870 0,967 1,062 1,160 1,257 1,353 1,450 1,540
8,0 - - - 0,856 0,998 1,140 1,282 1,425 1,570 1,710 1,850 2,000 2,140 2,280
10,0 - - - - 1,500 1,827 2,055 2,341 2,586 2,810 3,036 3,294 3,520 3,760
5,2 7,0 0,2 - - - - - 0,541 0,610 0,677 0,745 0,813 0,880 0,948 1,015 1,083
8,0 0,4 - - - - - 0,912 1,025 1,140 1,250 1,368 1,480 1,595 1,710 1,820
10,0 - - - - - 1,654 1,855 2,066 2,260 2,478 2,680 2,949 3,100 3,294
6,3 8,0 0,2 - - - - - 0,600 0,675 0,750 0,825 0,900 0,975 1,050 1,125 1,200
10,0 0,4 - - - - - - - - 2,045 2,230 2,420 2,600 2,790 2,970
8,2 10,0 0,2 - - - - - - - - 0,941 1,026 1,111 1,198 1,283 1,368
12,0 0,4 - - - - - - - - 2,430 2,650 2,880 3,100 3,320 3,540
10,5 14,0 - - - - - - - - - - - - - 4,230



Продолжение таблицы 1

d D C L, поле допуска h12
Поле допуска 9,0 10,0 11,0 12,0 13,0 14,0 15,0 16,0 17,0 18,0 20,0 22,0
H12 h12 Масса  1000 шт. стальных втулок, кг
1,6 2,5 - - - - - - - - - - - - -
3,0 0,357 - - - - - - - - - - -
1,8 2,5 0,167 - - - - - - - - - - -
3,0 0,320 - - - - - - - - - - -
2,2 3,5 0,411 0,457 0,503 - - - - - - - - -
4,0 0,2 0,620 0,688 0,756 - - - - - - - - -
5,0 1,118 1,241 1,366 - - - - - - - - -
2,8 4,0 - 0,454 0,504 0,554 0,604 - - - - - - - -
5,0 0,2 0,953 1,059 0,165 1,270 1,370 1,480 1,590 1,690 - - - -
6,0 0,4 1,557 1,730 1,900 2,040 2,250 2,420 2,590 2,760 - - - -
3,2 5,0 0,2 0,819 0,910 1,000 1,091 1,180 1,270 1,360 1,450 - - - -
6,0 0,4 1,430 1,580 1,750 1,900 2,060 2,220 2,380 2,540 - - - -
8,0 2,960 3,320 3,650 3,980 4,310 4,650 4,970 5,310 - - - -
3,8 5,0 0,2 0,586 0,651 0,716 0,781 0,846 0,911 0,976 1,041 1,107 1,172 - -
6,0 1,190 1,330 1,460 1,590 1,730 1,860 2,000 2,130 2,260 2,390 - -
7,0 0,4 1,920 2,130 2,340 2,560 2,770 2,980 3,200 3,410 3,620 3,840 - -
4,2 6,0 0,2 1,017 1,160 1,240 1,350 1,470 1,580 1,695 1,830 1,920 2,030 2,260 -
7,0 0,4 1,740 1,934 2,120 2,320 2,520 2,710 2,900 3,090 3,290 3,480 3,870 -
8,0 2,570 2,850 3,140 3,420 3,710 3,990 4,270 4,560 4,850 5,140 5,700 -
10,0 3,230 4,682 5,180 5,620 6,090 6,450 7,010 7,500 7,970 8,460 9,760 -
5,2 7,0 0,2 1,220 1,353 1,490 1,620 1,760 1,895 2,030 2,160 2,300 2,440 2,710 2,980
8,0 0,4 2,050 2,280 2,510 2,730 2,960 3,190 3,420 3,640 3,870 4,100 4,560 5,020
10,0 3,710 4,134 4,550 4,950 5,360 5,680 6,200 6,600 7,010 7,420 8,460 9,100
6,3 8,0 0,2 1,350 1,500 1,650 1,800 1,950 2,100 2,250 2,400 2,550 2,700 3,000 3,300
10,0 0,4 3,350 3,720 4,090 4,460 4,840 5,210 5,570 5,950 6,320 6,690 7,440 8,180
8,2 10,0 0,2 1,540 1,710 1,880 2,050 2,220 2,390 2,560 2,740 2,910 3,080 3,420 3,760
12,0 0,4 3,980 4,420 4,860 5,310 5,760 6,190 6,640 7,080 7,530 7,970 8,860 9,740
10,5 14,0 4,760 5,290 5,820 6,350 6,870 7,410 7,940 8,460 8,990 9,510 10,580 11,620



Пример наименования и обозначения гладкой приборной металлической втулки с размерами d=2,2 мм, D=4,0 мм, L=5,0 мм из бронзы Бр.КМц3-1:

Втулка 2,2-4-5-ОСТ 1 12148-75

То же, из стали А12:

Втулка 2,2-4-5-ОСТ 1 12143-75

То же, из алюминиевого сплава:

Втулка 2,2-4-5-ОСТ 1 12145-75

То же, из стали 14Х17Н2:

Втулка 2,2-4-5-ОСТ 1 12145-75

То же, из стали 12Х18Н9Т:

Втулка 2,2-4-5-ОСт 1 12146-75

То же. из латуни Л63Т:

Втулка 2,2-4-5-ОСТ 1 12147-75
