ОСТ 1 12273-77 Муфты сращивания
Модель: ОСТ 1 12273-77
Заказать

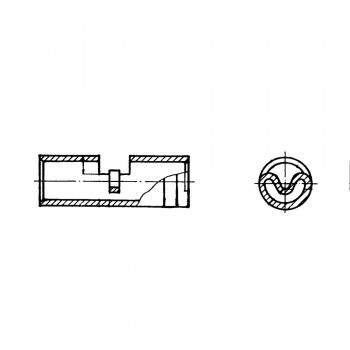

Муфты сращивания ОСТ 1 12273-77
Материал: труба М2М
Диаметр, мм: От 2 до 7
Покрытие: ОЗ.опл
Таблица 1
| Типоразмер | Код ОКП | D | S | h | h1 | Масса 1000 шт., кг |
|
Пред. откл. ±0,1 |
||||||
| 1 | 75 9588 4791 08 | 2,0 | 0,4 | 0,7 | 1,0 | 0,270 |
| 2 | 75 9588 4792 07 | 3,0 | 0,5 | 1,2 | 1,6 | 0,560 |
| 3 | 75 9588 4793 06 | 0,8 | 1,2 | 0,780 | ||
| 4 | 75 9588 4794 03 | 5,0 | 0,6 | 1,8 | 3,0 | 1,180 |
| 5 | 75 9588 4795 04 | 0,8 | 1,500 | |||
| 6 | 75 9588 4796 03 | 7,0 | 1,0 | 2,5 | 4,0 | 2,700 |
Таблица 2
| Типоразмер | Цвет маркировки |
| 1 | - |
| 2 | Желтый |
| 3 | Голубой |
| 4 | Красный |
| 5 | Зеленый |
| 6 | - |
Пример наименования и обозначения муфты сращивания типоразмера 4:
Муфта 4-ОСТ 1 12273-77
