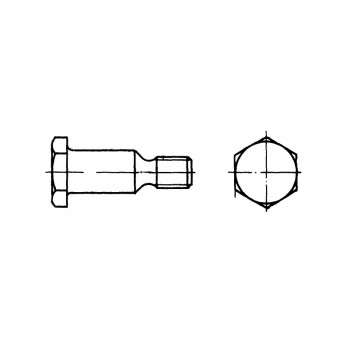

Болты с шестигранной головкой ступенчатые ОСТ 1 31055-86

Материал: Сталь 30ХГСН2А-ВД

Диаметр резьбы, мм: От 6 до 22

Покрытие: Кд9.хлористоаммонийный.фос.окс

Аналоги: 3031А



Таблица 1

d d1 d2 D D1 D2 S H h r r1

l1

Пред. откл.

±0,1

 l0
Пред. откл. min Предельные отклонения
по h8 по h12 по h12 по h14 -0,3 -0,2
М6 6 4,5 11,0 9,8 9,2 10 2,5 0,5 1,0 2,0 3,2 10
8 13,3 11,8 11,2 12 3,0 4,2 11
М8 10 6,2 15,5 13,7 13,0 14 3,5 1,2 2,5 4,9 13
М10 12 7,8 18,8 16,7 16,0 17 4,0 0,6 1,4 5,3 14
М12х1,5 14 9,8 21,1 18,7 18,0 19 16
М14х1,5 16 11,8 24,5 21,6 21,0 22 4,5 1,8 17
М16х1,5 18 13,8 26,8 23,6 23,0 24 5,0 19
М18х1,5 20 15,8 30,1 26,6 26,0 27 20
М20х1,5 22 17,8 33,6 29,6 29,0 30 6,0 2,0 22
М22х1,5 24 19,8 35,6 31,6 31,0 32 24



Таблица 2

L d1
6 8 10 12 14
Номин. Пред. откл. Применяемость

l

Пред. откл.

-0,5

 Применяемость

l

Пред. откл.

-0,62

 Применяемость

l

Пред. откл.

-0,75

 Применяемость

l

Пред. откл.

-0,75

 Применяемость

l

Пред. откл.

-0,75
16 ±0,2   6   -   -   -   -
18 8 7 - - -
20 10 9 7 - -
22 12 11 9 - -
24 ±0,3 14 13 11 10 -
26 16 15 13 12 -
28 18 17 15 14 12
30 20 19 17 16 14
32 22 21 19 18 16
34 24 23 21 20 18
36 26 25 23 22 20
38 28 27 25 24 22
40 30 29 27 26 24
42 32 31 29 28 26
44 34 33 31 30 28
46 36 35 33 32 30
48 38 37 35 34 32
50 40 39 37 36 34
52 ±0,5 42 41 39 38 36
54 44 43 41 40 38
56 46 45 43 42 40
58 48 47 45 44 42
60 50 49 47 46 44
62 52 51 49 48 46
64 - 53 51 50 48
66 - 55 53 52 50
68 - 57 55 54 52
70 - 59 57 56 54
72 - 61 59 58 56
74 - 63 61 60 58
76 - 65 63 62 60
78 - 67 65 64 62
80 - 69 67 66 64
82 - 71 69 68 66
84 -   71 70 68
86 -   73 72 70
88 -   75 74 72
90 -   77 76 74
92 -   79 78 76
94 -   81 80 78
96 -   83 82 80
98 -   85 84 82
100 -   87 86 84



Продолжение таблицы 2

L d1
16 18 20 22 24
Номин. Пред. откл. Применяемость

l

Пред. откл.

-0,75

 Применяемость

l

Пред. откл.

-0,75

 Применяемость

l

Пред. откл.

-0,75

 Применяемость

l

Пред. откл.

-0,75

 Применяемость

l

Пред. откл.

-0,75
16 ±0,2   -   -   -   -   -
18 - - - - -
20 - - - - -
22 - - - - -
24 ±0,3 - - - - -
26 - - - - -
28 - - - - -
30 - - - - -
32 15 - - - -
34 17 - - - -
36 19 17 - - -
38 21 19 18 - -
40 23 21 20 - -
42 25 23 22 20 -
44 27 25 24 22 -
46 29 27 26 24 22
48 31 29 28 26 24
50 33 30 30 28 26
52 ±0,5 35 33 32 30 28
54 37 35 34 32 30
56 39 37 36 34 32
58 41 39 38 36 34
60 43 41 40 38 36
62 45 43 42 40 38
64 47 45 44 42 40
66 49 47 46 44 42
68 51 49 48 46 44
70 53 51 50 48 46
72 55 53 52 50 48
74 57 55 54 52 50
76 59 57 56 54 52
78 61 59 58 56 54
80 63 61 60 58 56
82 65 63 62 60 58
84 67 65 64 62 60
86 69 67 66 64 62
88 71 69 68 66 64
90 73 71 70 68 66
92 75 73 72 70 68
94 77 75 74 72 70
96 79 77 76 74 72
98 81 79 78 76 74
100 83 81 80 78 76



Таблица 3

L d1
6 8 10 12 14 16 18 20 22 24
Масса 100 шт., кг
16 0,48 - - - - - - - - -
18 0,52 0,75 - - - - - - - -
20 0,56 0,83 1,38 - - - - - - -
22 0,60 0,91 1,50 - - - - - - -
24 0,64 0,99 1,62 2,36 - - - - - -
26 0,68 1,07 1,74 2,54 - - - - - -
28 0,72 1,15 1,86 2,72 3,61 - - - - -
30 0,76 1,23 1,98 2,90 3,85 - - - - -
32 0,80 1,31 2,10 3,08 4,09 5,42 - - - -
34 0,84 1,39 2,22 3,26 4,33 5,73 - - - -
36 0,88 1,47 2,34 3,44 4,57 6,04 7,99 - - -
38 0,92 1,55 2,46 3,62 4,81 6,35 8,39 10,43 - -
40 0,96 1,63 2,58 3,80 5,05 6,66 8,79 10,92 - -
42 1,00 1,71 2,70 3,98 5,29 6,97 9,19 11,41 14,60 -
44 1,04 1,79 2,82 4,16 5,53 7,28 9,59 11,90 15,20 -
46 1,08 1,87 2,94 4,34 5,77 7,59 9,99 12,39 15,80 18,45
48 1,12 1,95 3,06 4,52 6,01 7,90 10,39 12,88 16,40 19,15
50 1,16 2,03 3,18 4,70 6,25 8,21 10,79 13,37 17,00 19,85
52 1,20 2,11 3,30 4,88 6,49 8,52 11,19 13,86 17,60 20,55
54 1,24 2,19 3,42 5,06 6,73 8,83 11,59 14,35 18,20 21,25
56 1,28 2,27 3,54 5,24 6,97 9,14 11,99 14,84 18,80 21,95
58 1,32 2,35 3,66 5,42 7,21 9,45 12,39 15,33 19,40 22,65
60 1,36 2,43 3,78 5,60 7,45 9,76 12,79 15,82 20,00 23,35
62 1,40 2,51 3,90 5,78 7,69 10,07 13,19 16,31 20,60 24,05
64 - 2,59 4,02 5,96 7,93 10,38 13,59 16,80 21,20 24,75
66 - 2,67 4,14 6,14 8,17 10,69 13,99 17,29 21,80 25,45
68 - 2,75 4,26 6,32 8,41 11,00 14,39 17,78 22,40 26,15
70 - 2,83 4,38 6,50 8,65 11,31 14,79 18,27 23,00 26,85
72 - 2,91 4,50 6,68 8,89 11,62 15,19 18,76 23,60 27,55
74 - 2,99 4,62 6,86 9,19 11,93 15,59 19,25 24,20 28,25
76 - 3,07 4,74 7,04 9,37 12,24 15,99 19,74 24,80 28,95
78 - 3,13 4,86 7,22 9,61 12,55 16,39 20,23 25,40 29,65
80 - 3,23 4,98 7,40 9,85 12,86 16,79 20,72 26,00 30,35
82 - 3,31 5,10 7,58 10,09 13,17 17,19 21,21 26,60 31,05
84 - - 5,22 7,76 10,33 13,48 17,59 21,70 27,20 31,75
86 - - 5,34 7,94 10,57 13,79 17,99 22,19 27,80 32,45
88 - - 5,46 ,128 10,81 14,10 18,39 22,68 28,40 33,15
90 - - 5,58 8,30 11,05 14,41 18,79 23,17 29,00 33,85
92 - - 5,70 8,48 11,20 14,72 19,19 23,66 29,60 34,55
94 - - 5,82 8,66 11,53 15,03 19,59 24,15 30,20 35,26
96 - - 5,94 8,84 11,77 15,34 19,99 24,64 30,80 35,95
98 - - 6,06 9,02 12,01 15,65 20,39 25,13 31,40 36,65
100 - - 6,18 9,20 12,25 15,96 20,79 25,62 32,00 37,35



Пример наименования и обозначения ступенчатого болта с шестигранной головкой диаметром d1=6 мм и длиной L=24 мм с покрытием Кд.9.хлористоаммонийный.фос.окс:

Болт 6-24-Кд.фос.окс-ОСТ 1 31055-80
