ОСТ 1 31056-86 Болты с шестигранной головкой ступенчатые сталь

ОСТ 1 31056-86 Болты с шестигранной головкой ступенчатые сталь

Модель: ОСТ 1 31056-86
Заказать

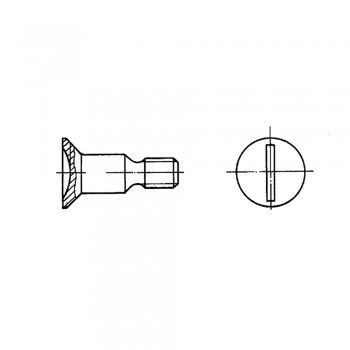

Болты с потайной головкой 90º ступенчатые ОСТ 1 31056-86

Материал: Сталь 30ХГСН2А-ВД

Диаметр резьбы, мм: От 6 до 20

Покрытие: Кд9.хлористоаммонийный.фос.окс

Аналоги: 3086А



Таблица 1

d d1 d2

D

min

 D1 H h b r r1 r2

l1

Пред. откл.

±0,1

 l0
  Предельные отклонения
по h8 по h12 по h14 по H14 -0,2 ±2,0
М6 6 4,5 11,0 12 3,0 1,5 1,6 1,0 10,0 2,0 3,2 10
8 14,8 16 4,0 2,0 12,5 4,2 11
М8 10 6,2 18,8 20 5,0 2,5 2,0 1,2 16,0 2,5 4,9 13
М10 12 7,8 20,8 22 2,5 1,4 20,0 5,3 14
М12х1,5 14 9,8 23,8 25 5,5 3,0 16
М14х1,5 16 11,8 25,8 27 1,8 25,0 17
М16х1,5 18 13,8 28,8 30 6,0 1,8 19
М18х1,5 20 15,8 30,8 32 20
М20х1,5 22 17,8 32,8 34 2,0 2,0 22



Таблица 2

L d1
6 8 10 12 14
Номин. Пред. откл. Применяемость

l

Пред. откл.

-0,5

 Применяемость

l

Пред. откл.

-0,62

 Применяемость

l

Пред. откл.

-0,75

 Применяемость

l

Пред. откл.

-0,75

 Применяемость

l

Пред. откл.

-0,75
16 ±0,2   6   -   -   -   -
18 8 7 - - -
20 10 9 7 - -
22 12 11 9 - -
24 ±0,3 14 13 11 10 -
26 16 15 13 12 -
28 18 17 15 14 12
30 20 19 17 16 14
32 22 21 19 18 16
34 24 23 21 20 18
36 26 25 23 22 20
38 28 27 25 24 22
40 30 29 27 26 24
42 32 31 29 28 26
44 34 33 31 30 28
46 36 35 33 32 30
48 38 37 35 34 32
50 40 39 37 36 34
52 ±0,5 42 41 39 38 36
54 44 43 41 40 38
56 46 45 43 42 40
58 48 47 45 44 42
60 50 49 47 46 44
62 52 51 49 48 46
64 - 53 51 50 48
66 - 55 53 52 50
68 - 57 55 54 52
70 - 59 57 56 54
72 - 61 59 58 56
74 - 63 61 60 58
76 - 65 63 62 60
78 - 67 65 64 62
80 - 69 67 66 64
82 - 71 69 68 66
84 -   71 70 68
86 -   73 72 70
88 -   75 74 72
90 -   77 76 74
92 -   79 78 76
94 -   81 80 78
96 -   83 82 80
98 -   85 84 82
100 -   87 86 84



Продолжение таблицы 2

L d1
16 18 20 22
Номин. Пред. откл. Применяемость

l

Пред. откл.

-0,75

 Применяемость

l

Пред. откл.

-0,75

 Применяемость

l

Пред. откл.

-0,75

 Применяемость

l

Пред. откл.

-0,75
16 ±0,2   -   -   -   -
18 - - - -
20 - - - -
22 - - - -
24 ±0,3 - - - -
26 - - - -
28 - - - -
30 - - - -
32 15 - - -
34 17 - - -
36 19 17 - -
38 21 19 18 -
40 23 21 20 -
42 25 23 22 20
44 27 25 24 22
46 29 27 26 24
48 31 29 28 26
50 33 30 30 28
52 ±0,5 35 33 32 30
54 37 35 34 32
56 39 37 36 34
58 41 39 38 36
60 43 41 40 38
62 45 43 42 40
64 47 45 44 42
66 49 47 46 44
68 51 49 48 46
70 53 51 50 48
72 55 53 52 50
74 57 55 54 52
76 59 57 56 54
78 61 59 58 56
80 63 61 60 58
82 65 63 62 60
84 67 65 64 62
86 69 67 66 64
88 71 69 68 66
90 73 71 70 68
92 75 73 72 70
94 77 75 74 72
96 79 77 76 74
98 81 79 78 76
100 83 81 80 78



Таблица 3

L d1
6 8 10 12 14 16 18 20 22
Масса 100 шт., кг
16 0,39 - - - - - - - -
18 0,43 0,67 - - - - - - -
20 0,47 0,75 1,25 - - - - - -
22 0,51 0,83 1,37 - - - - - -
24 0,55 0,91 1,49 2,04 - - - - -
26 0,59 0,99 1,61 2,22 - - - - -
28 0,63 1,07 1,73 2,40 3,29 - - - -
30 0,67 1,15 1,85 2,58 3,53 - - - -
32 0,71 1,23 1,97 2,76 3,77 4,85 - - -
34 0,75 1,31 2,09 2,94 4,01 5,16 - - -
36 0,79 1,39 2,21 3,12 4,25 5,47 7,02 - -
38 0,83 1,47 2,33 3,30 4,49 5,78 7,42 9,04 -
40 0,87 1,55 2,45 3,48 4,73 6,09 7,82 9,53 -
42 0,91 1,63 2,57 3,66 4,97 6,40 8,22 10,02 12,95
44 0,95 1,71 2,69 3,84 5,21 6,71 8,62 10,51 13,55
46 0,99 1,79 2,81 4,02 5,45 7,02 9,02 11,00 14,15
48 1,03 1,87 2,93 4,20 5,69 7,33 9,42 11,49 14,75
50 1,07 1,95 3,05 4,38 5,93 7,64 9,82 11,98 15,35
52 1,11 2,03 3,17 4,56 6,17 7,95 10,22 12,47 15,95
54 1,15 2,11 3,29 4,74 6,41 8,26 10,62 12,96 16,55
56 1,19 2,19 3,41 4,92 6,65 8,57 11,02 13,45 17,15
58 1,23 2,27 3,53 5,10 6,89 8,88 11,42 13,94 17,75
60 1,27 2,35 3,65 5,28 7,13 9,19 11,82 14,43 18,35
62 1,31 2,43 3,77 5,46 7,37 9,50 12,22 14,92 18,95
64 - 2,51 3,89 5,64 7,61 9,81 12,62 15,41 19,55
66 - 2,59 4,01 5,82 7,85 10,12 13,02 15,90 20,15
68 - 2,67 4,13 6,00 8,09 10,43 13,42 16,39 20,75
70 - 2,75 4,25 6,18 8,33 10,74 13,82 16,88 21,35
72 - 2,83 4,37 6,36 8,57 11,05 14,22 17,37 21,95
74 - 2,91 4,49 6,54 8,81 11,36 14,62 17,86 22,55
76 - 2,99 4,61 6,72 9,05 11,67 15,02 18,35 23,15
78 - 3,07 4,73 6,90 9,29 11,98 15,42 18,84 23,75
80 - 3,15 4,85 7,08 9,53 12,29 15,82 19,33 24,35
82 - 3,23 4,97 7,26 9,77 12,60 16,22 19,82 24,95
84 - - 5,09 7,44 10,01 12,91 16,62 20,31 25,55
86 - - 5,21 7,62 10,25 13,22 17,02 20,80 26,15
88 - - 5,33 7,80 10,49 13,53 17,42 21,29 26,75
90 - - 5,45 7,98 10,73 13,84 17,82 21,78 27,35
92 - - 5,57 8,16 10,97 14,15 18,22 22,27 27,95
94 - - 5,69 8,34 11,21 14,46 18,62 22,76 28,55
96 - - 5,81 8,52 11,45 14,77 19,02 23,25 29,15
98 - - 5,93 8,70 11,69 15,08 19,42 23,74 29,75
100 - - 6,05 8,78 11,93 15,39 19,82 24,23 30,35



Пример наименования и обозначения ступенчатого болта с потайной головкой 90º диметром d1=6 мм и длиной L=24 мм с покрытием Кд9.хлоритоаммонийныый.фос.окс:

Болт 6-24-Кд.фос.окс-ОСТ 1 31056-80
