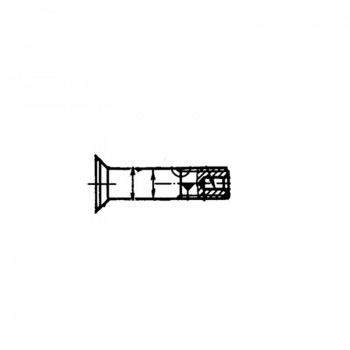

Болты с уменьшенной потайной головкой 90º из титановог осплава для соединения с натягом ОСТ 1 31068-86

Материал: Титановый сплав ВТ16

Диаметр резьбы, мм: От 5 до 10

Покрытие: Ан.Окс 2-3Таблица 1

d

Верхнее пред.откл.

наружного диаметра

резьбы

 d1

d2

Пред. откл.

+0,1

d3

max

D

min

 D1 H r

r1

min

l1

Пред. откл.

±0,5

 l0 e
Номин. Пред. откл. Пред. откл.
-0,12 -0,3
MR5-6e -0,115 5

+0,065

+0,047

 2,0 2,9 8 8,8 1,9 0,7 0,5 3,5 8 0,25
MR6-6e -0,128 6

+0,073

+0,055

 9 10,0 2,0 0,7 4,0 9
MR8-6e -0,143 8

+0,102

+0,080

 3,15 4,2 12 13,0 2,5 0,9 0,8 4,5 11
MR10-6e -0,153 10

+0,118

+0,096

 3,5 4,7 15 16,0 3,0 1,0 5,0 13 0,3



Таблица 2

L d
Номин. Пред. откл. MR5 MR6 MR8 MR10
Применяемость

l

Пред. откл.

-0,4

 Применяемость

l

Пред. откл.

-0,5

 Применяемость

l

Пред. откл.

-0,62

 Применяемость

l

Пред. откл.

-0,75
13 ±0,2   5   -   -   -
14 6 5 - -
15 7 6 - -
16 8 7 - -
17 9 8 6 -
18 10 9 7 -
19 11 10 8 -
20 12 11 9 7
21 13 12 10 8
22 14 13 11 9
23 ±0,3 15 14 12 10
24 16 15 13 11
25 17 16 14 12
26 18 17 15 13
27 19 18 16 14
28 20 19 17 15
29 21 20 18 16
30 22 21 19 17
31 23 22 20 18
32 24 23 21 19
33 25 24 22 20
34 - 25 23 21
35 - 26 24 22
36 - 27 25 23
37 - 28 26 24
38 - 29 27 25
39 - 30 28 26
40 - - 29 27
41 - - 30 28
42 - - 31 29
43 - - 32 30
44 - - 33 31
45 - - 34 32
46 - - 35 33
47 - - 36 34
48 - - 37 35
49 - - 38 36
50 - - 39 37
51 ±0,5 - - 40 38
52 - - - 39
53 - - - 40
54 - - - 41
55 - - - 42
56 - - - 43
57 - - - 44
58 - - - 45
59 - - - 46
60 - - - 47
61 - - - 48
62 - - - 49
63 - - - 50



Таблица 3

L, мм d
MR5 MR6 MR8 MR10
Масса 100 шт., кг
13 0,116 - - -
14 0,126 0,180 - -
15 0,135 0,193 - -
16 0,145 0,206 - -
17 0,154 0,219 0,379 -
18 0,164 0,232 0,402 -
19 0,173 0,245 0,425 -
20 0,183 0,258 0,448 0,691
21 0,192 0,271 0,471 0,726
22 0,202 0,284 0,494 0,762
23 0,211 0,297 0,517 0,797
24 0,221 0,310 0,540 0,833
25 0,230 0,323 0,563 0,868
26 0,240 0,336 0,586 0,904
27 0,249 0,349 0,609 0,940
28 0,258 0,362 0,632 0,975
29 0,268 0,375 0,655 1,011
30 0,277 0,388 0,678 1,046
31 0,287 0,401 0,701 1,081
32 0,297 0,414 0,724 1,117
33 0,307 0,427 0,747 1,152
34 - 0,440 0,770 1,188
35 - 0,453 0,793 1,223
36 - 0,466 0,816 1,259
37 - 0,479 0,839 1,294
38 - 0,492 0,862 1,330
39 - 0,505 0,885 1,365
40 - - 0,908 1,401
41 - - 0,931 1,436
42 - - 0,984 1,472
43 - - 0,967 1,507
44 - - 1,000 1,543
45 - - 1,023 1,578
46 - - 1,046 1,614
47 - - 1,069 1,649
48 - - 1,092 1,685
49 - - 1,115 1,720
50 - - 1,138 1,756
51 - - 1,161 1,791
52 - - - 1,827
53 - - - 1,862
54 - - - 1,897
55 - - - 1,934
56 - - - 1,968
57 - - - 2,003
58 - - - 2,059
59 - - - 2,064
60 - - - 2,110
61 - - - 2,146
62 - - - 2,182
63 - - - 2,218



Пример наименования и обозначения болта с уменьшенной потайной головкой 90º из титанового сплава для соединений с натягом исполнения 1, с резьбой MR6 и длиной L=24 мм, анодированного:

Болт 6-24-Ан.Окс-ОСТ 1 31068-86

То же, исполнения 2:

Болт 2-6-24-Ан.Окс-ОСТ 1 31068-86
