ОСТ 1 31140-80 Болты с цилиндрической головкой сталь

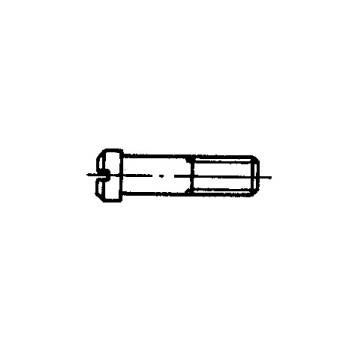

Болты с цилиндической головкой ОСТ 1 31140-80
Материал: Сталь 30ХГСА
Диаметр резьбы, мм: От 3 до 10
Покрытие: с резьбой менее М3 - Ц6-9.хр, Кд6-9.хр; с резьбой более М4 - Ц9.хр, Кд9.хр
Аналоги: 3041А, 3044А, 3045А, 3043А, 3043А ант.
Таблица 1
| d | d1 | D | H | h | b | r | r1 |
C Пред. откл. ±0,1 |
l0 | ||||
| Пред. откл. | Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|||||
| по h12 | по h14* | ||||||||||||
| М1 | 1,0 | 2,0 | 0,7 | 0,4 | -0,2 | 0,32 | +0,20 | 0,3 | -0,2 | 0,20 | ±0,1 | 0,2 | 3 |
| М1,4 | 1,4 | 2,6 | 1,0 | 0,5 | 0,40 | 0,25 | 4 | ||||||
| М1,6 | 1,6 | 3,0 | 1,2 | 0,6 | 0,30 | ±0,2 | 5 | ||||||
| М2 | 2,0 | 3,5 | 1,4 | 0,7 |
+0,1 -0,2 |
0,50 | 6 | ||||||
| М2,5 | 2,5 | 4,2 | 1,7 | 0,8 | 0,60 | 0,45 | 0,2 | 8 | |||||
| М3 | 3,0 | 5,0 | 2,0 | 1,0 | 0,80 | 0,50 | |||||||
| М4 | 4,0 | 6,0 | 2,8 | 1,4 | ±0,2 | 1,00 | +0,25 | 0,4 | 0,60 | 9 | |||
| М5 | 5,0 | 7,5 | 3,5 | 1,8 | 1,20 | 0,70 | 10 | ||||||
| М6 | 6,0 | 9,0 | 4,0 | 2,0 | 1,60 | 0,5 | ±0,2 | 0,90 | 12 | ||||
| М8 | 8,0 | 12,0 | 5,0 | 2,5 | 0,8 | 1,20 | ±0,5 | 14 | |||||
| М10 | 10,0 | 15,0 | 6,0 | 3,0 | 2,0 | 1,50 | 0,3 | 18 | |||||
* Предельное отклонение размера H=0,7мм - минус 0,2мм
Пример наименования и обозначения болта с цилиндрической головкой, с резьбой М6 и длиной L=24мм, из стали 30ХГСА, цинкованного:
Болт 6-24-Ц-ОСТ 1 31140-80
То же, из стали 30ХГСА, кадмированного:
Болт 6-24-Кд-ОСТ 1 31140-80
То же, из стали 45, цинкованного:
Болт 6-24-Ц-ОСТ 1 31139-80
То же, из стали 14Х17Н2, пассивированного:
Болт 6-24-Хим.Пас-ОСТ 1 31141-80
То же, из латуни, пассивированного:
Болт 6-24-Хим.Пас-ОСТ 1 31142-80
То же, из антимагнитной латуни, пассивированного:
Болт 6-24-Хим.Пас-ОСТ 1 31143-80
