ОСТ 1 31162-80 Болты с потайной головкой L90` и прямым шлицем сталь

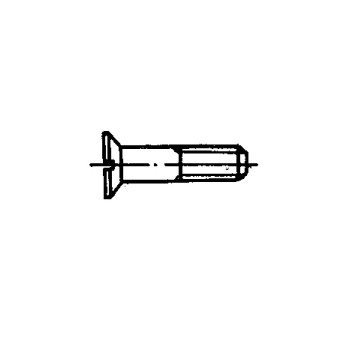

Болты с потайной головкой 90º и прямым шлицем ОСТ 1 31162-80
Материал: Сталь 07Х16Н6-Ш
Диаметр резьбы, мм: От 5 до 10
Покрытие: Хим.Пас
Аналоги: 3063А, 3064А, 3068А, 3069А, 3066А, 3067А, 3067А ант.
Таблица 1
| d |
d1 Пред. откл. по h12 |
D min |
D1 |
H Пред. откл. по h14* |
h | b | r | l0 | |||
| Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||||
| М1 | 1,0 | 1,9 | 2,4 | 0,7 | 0,4 | -0,2 | 0,32 | +0,20 | -0,3 | -0,2 | 3 |
| М1,4 | 1,4 | 2,9 | 3,4 | 1,0 | 0,6 | 0,40 | 4 | ||||
| М1,6 | 1,6 | 3,6 | 5 | ||||||||
| М2 | 2,0 | 4,0 | 4,6 | 1,3 | 0,8 |
+0,1 -0,2 |
0,50 | 6 | |||
| М2,5 | 2,5 | 4,7 | 5,3 | 1,4 | 0,7 | 0,60 | ±0,2 | 8 | |||
| М3 | 3,0 | 5,4 | 6,4 | 1,7 | 0,9 | 0,80 | 0,5 | ||||
| М4 | 4,0 | 7,5 | 8,4 | 2,2 | 1,2 | ±0,2 | 1,00 | +0,25 | 9 | ||
| М5 | 5,0 | 9,0 | 10,0 | 2,5 | 1,20 | 10 | |||||
| М6 | 6,0 | 11,0 | 12,0 | 3,0 | 1,5 | 1,60 | 12 | ||||
| М8 | 8,0 | 14,8 | 16,0 | 4,0 | 2,0 | 0,8 | 14 | ||||
| М10 | 10,0 | 18,8 | 20,0 | 5,0 | 2,5 | 2,00 | 18 | ||||
* Предельное отклонение размера H=0,7мм - минус 0,2мм
Пример наименования и обозначения болта с потайной головкой 90º и прямым шлицем, с резьбой М6 и длиной L=24мм, из стали 07Х16Н6-Ш, пассивированного:
Болт 6-24-Хим.Пас-ОСТ 1 31162-80
То же, из стали 30ХГСА, цинкованного:
Болт 6-24-Ц-ОСТ 1 31160-80
То же, из стали 30ХГСА, кадмированного:
Болт 6-24-Кд-ОСТ 1 31160-80
То же, из стали 45, цинкованного:
Болт 6-24-Ц-ОСТ 1 31159-80
То же, из стали 14Х17Н2, пассивированного:
Болт 6-24-Хим.Пас-ОСТ 1 31161-80
То же, из алюминиевого сплава, анодированного:
Болт 6-24-Ан.Окс-ОСТ 1 31163-80
То же, из латуни, пассивированного:
Болт 6-24-Хим.Пас-ОСТ 1 31164-80
То же, из антимагнитной латуни, пассивированного:
Болт 6-24-Хим.Пас-ОСТ 1 31165-80
