ОСТ 1 31540-80 Винты с плоско-выпуклой головкой сталь

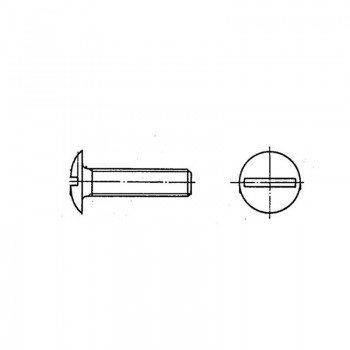

Винты с плоско-выпуклой головкой ОСТ 1 31540-80
Материал: Сталь 17Х16Н6-Ш
Диаметр резьбы, мм: От 5 до 8
Покрытие: Хим.Пас
Аналоги: 3172А, 3175А, 3176А, 3205А, 3174А
Таблица 1
| d |
D Пред. откл. по h14 |
D1 |
H Пред. откл. по h14 |
h | b | r | r1 | r2 | ||||
| min | max | Номин. |
Пред. откл. |
min | max | Номин. |
Пред. откл. |
Пред. откл. по h14 |
||||
| М2 | 5 | 4,5 | 5 | 1,3 | 0,5 | -0,20 | 0,56 | 0,70 | 0,3 | -0,2 | 2 | 6 |
| М3 | 8 | 7,4 | 8 | 1,6 | 0,86 | 1,00 | 0,5 | ±0,2 | 3 | 9 | ||
| М4 | 10 | 9,4 | 10 | 2,0 | 0,8 | 1,06 | 1,20 | 4 | 12 | |||
| М5 | 12 | 11,3 | 12 | 2,4 | 1,0 | -0,25 | 1,26 | 1,51 | 5 | 15 | ||
| М6 | 14 | 13,3 | 14 | 2,8 | 1,2 | 1,66 | 1,91 | 6 | 20 | |||
| М8 | 18 | 17,3 | 18 | 3,0 | 0,8 | 21 | ||||||
Пример наименования и обозначения винта с плоско-выпуклой головкой, с резьбой М6 и длиной L=24мм, из стали 07Х16Н6-Ш, пассивированного:
Винт 6-24-Хим.Пас-ОСТ 1 31540-80
То же, из стали 10, цинкованного:
Винт 6-24-Ц-ОСТ 1 31537-80
То же, из стали 30ХГСА, цинкованного:
Винт 6-24-Ц-ОСТ 1 31538-80
То же, из стали 30ХГСА, кадмированного:
Винт 6-24-Кд-ОСТ 1 31538-80
То же, из стали 14Х17Н2, пассивированного:
Винт 6-24-Хим.Пас-ОСТ 1 31539-80
То же, из алюминиевого сплава, анодированного:
Винт 6-24-Ан.Окс-ОСТ 1 31541-80
