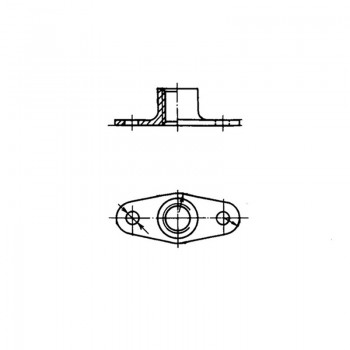

Гайки двухушковые самоконтрящиеся ОСТ 1 33071-80

Материал: Сталь 16ХСН

Диаметр резьбы, мм: От 3 до 10

Покрытие: Ц6-9.хр, Кд6-9.хр

Аналоги: 3381А

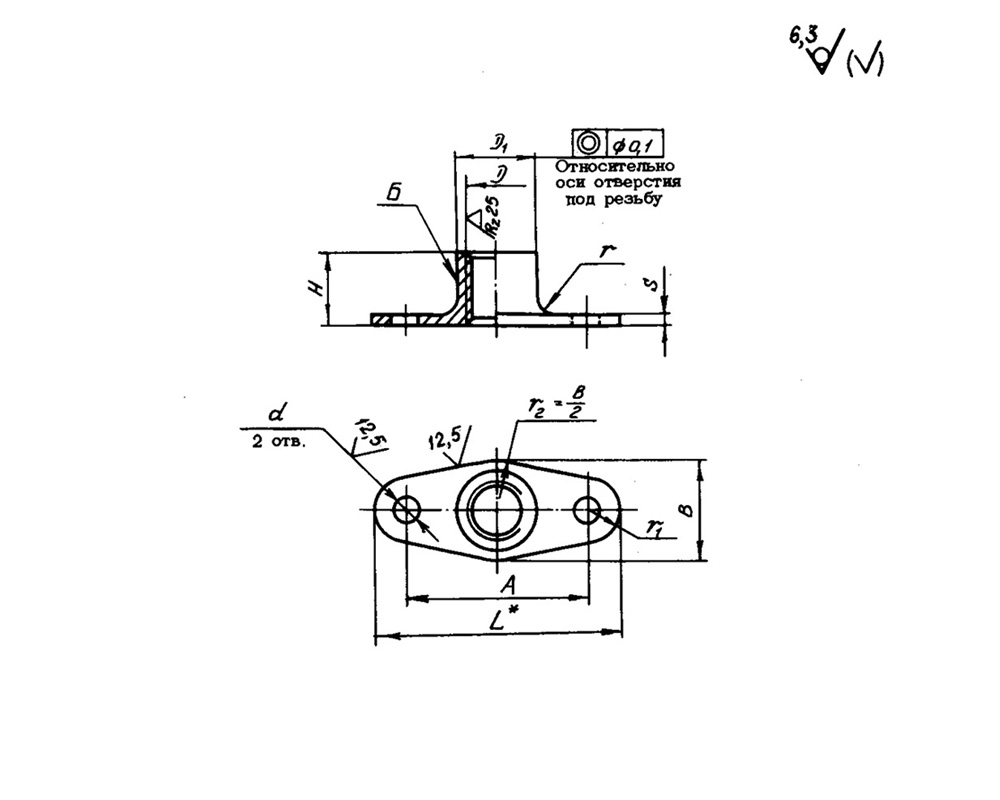

Таблица 1

D Применяе-
мость

D1
h11

d
+0,12

H
h14

 B A L



r
-0,3

r1
±0,2

S
+0,2
-0,1

 Масса
100 шт.,
кг

Предельные отклонения Пред. откл.
по h11 +0,12 по h14 ±0,3 ±0,2 -0,3 ±0,25 +0,2
-0,1
М3   4,0 2,8 4 7 12 18 1,2 3,0 0,8 0,068
М4   5,4 5 8 16 23 2,0 3,5 0,125
М5   6,4 6 0,154
М6   7,4 7 10 18 25 0,9 0,215
М8   9,5 3,2 9 13 22 30 3,0 4,0 1,6 0,540
М10   12,0 11 16 26 35 3,5 4,5 2,0 0,885



Таблица 2

D Покрытие
Ц6-9.хр Кд6-9.хр
Код ОКП КЧ Код ОКП КЧ
М3 75 9415 5301 10 75 9415 5311 08
М4 75 9415 5302 09 75 9415 5312 07
М5 75 9415 5303 08 75 9415 5313 06
М6 75 9415 5304 07 75 9415 5314 05
М8 75 9415 5305 06 75 9415 5315 04
М10 75 9415 5306 05 75 9415 5316 03


Пример наименования и обозначения самоконтрящейся двухушковой гайки с резьбой М6, цинкованной:

Гайка 6-Ц-ОСТ 1 33071-80

То же, кадмированной:

Гайка 6-Кд-ОСТ 1 33071-80
