ОСТ 1 33072-80 Гайки двухушковые самоконтрящиеся сталь
Модель: ОСТ 1 33072-80
Заказать

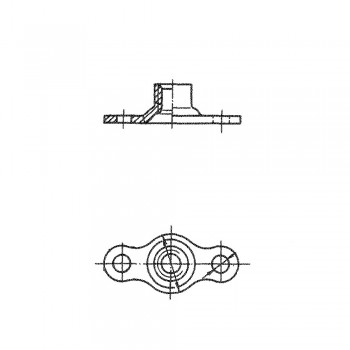

Гайки двухушковые самоконтрящиеся ОСТ 1 33072-80
Материал: Сталь 08Х17Н5М3
Диаметр резьбы, мм: От 4 до 8
Покрытие: Хим.Пас
Аналоги: 6409А
Таблица 1
| D |
Применяе- |
D1 |
D2 |
d |
d1 |
H | h |
A |
L |
r |
r1 | r2 | r3 | S |
Масса 100 шт., кг |
| +0,2 |
±0,2 |
||||||||||||||
| М4 | 5,3 | 8,0 | 4,2 | 2,8 | 5,0 | 1,5 | 16 | 23 | 0,4 | 1,3 | 3,5 | 3 | 0,9 | 0,08 | |
| М5 | 6,4 | 8,5 | 5,2 | 6,0 | 2,1 | 1,4 | 4 | 1,0 | 0,11 | ||||||
| М6 | 7,4 | 10,5 | 6,2 | 7,0 | 18 | 25 | 0,5 | 1,6 | 1,1 | 0,16 | |||||
| М8 | 9,5 | 13,0 | 8,2 | 3,2 | 9,5 | 2,6 | 22 | 30 | 0,6 | 1,9 | 4,0 | 5 | 1,3 | 0,33 | |
Таблица 2
| D | Код ОКП | КЧ |
| М4 | 75 9415 5401 | 07 |
| М5 | 75 9415 5402 | 06 |
| М6 | 75 9415 5403 | 05 |
| М8 | 75 9415 5404 | 04 |
Пример наименования и обозначения самоконтрящейся двухушковой гайки с резьбой М6, пассивированной:
Гайка 6-Хим.Пас-ОСТ 1 33072-80
