ОСТ 1 33076-80 Гайки одноушковые самоконтрящиеся алюминий
Модель: ОСТ 1 33076-80
Заказать

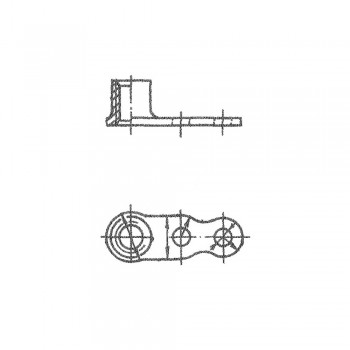

Гайки одноушковые самоконтрящиеся ОСТ 1 33076-80
Материал: Алюминий Д19П
Диаметр резьбы, мм: От 3 до 5
Покрытие: Ан.Окс.нхр
Таблица 1
| D |
D1 H11 |
D2 ±0,2 |
H -0,1 |
А ±0,2 |
L |
r -0,3 |
r1 | r2 | Масса 100шт., кг |
| ±0,2 | |||||||||
| М3 | 3,84 | 7 | 5 | 12,5 | 19,0 | 1,2 | 3 | 2 | 0,015 |
| М4 | 4,80 | 8 | 6 | 14,5 | 21,5 | 2,0 | 5 | 4 | 0,030 |
| М5 | 6,00 | 7 | 0,032 | ||||||
Пример наименования и обозначения самоконтрящейся одноушковой гайки с резьбой М5, из алюминиевого сплава, анодированного:
Гайка 5-Ан.Окс-ОСТ 1 33076-80
