ОСТ 1 33078-80 Гайки угловые самоконтрящиеся сталь
Модель: ОСТ 1 33078-80
Заказать

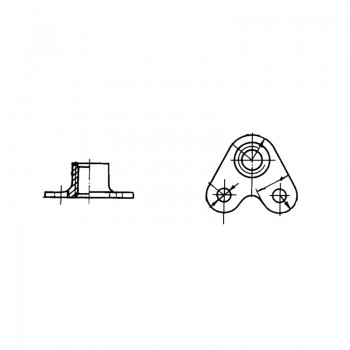

Гайки угловые самоконтрящиеся ОСТ 1 33078-80
Материал: Сталь 16ХСН
Диаметр резьбы, мм: От 4 до 10
Покрытие: Ц6-9.хр, Кд6-9.хр
Аналоги: 3384А
Таблица 1
| D |
Применяе- мость |
D1 |
d |
H |
B |
А | А1 | L |
r |
r1 | r2 |
S |
Масса 100 шт., кг |
| ±0,2 | ±0,2 | ||||||||||||
| М4 | 5,4 | 2,8 | 5 | 14,0 | 9,5 | 8 | 16,5 | 2,0 | 3,5 | 4,0 | 0,8 | 0,118 | |
| М5 | 6,4 | 6 | 0,148 | ||||||||||
| М6 | 7,4 | 7 | 15,5 | 11,0 | 9 | 18,0 | 5,0 | 0,9 | 0,201 | ||||
| М8 | 9,5 | 3,2 | 9 | 19,4 | 13,0 | 11 | 21,0 | 3,0 | 4,0 | 6,5 | 1,6 | 0,460 | |
| М10 | 12,0 | 11 | 23,0 | 16,0 | 13 | 25,0 | 3,5 | 4,5 | 8,0 | 2,0 | 0,825 | ||
Таблица 2
| D | Покрытие | |||
| Ц6-9.хр | Кд6-9.хр | |||
| Код ОКП | КЧ | Код ОКП | КЧ | |
| М4 | 75 9415 6101 | 01 | 75 9415 6111 | 10 |
| М5 | 75 9415 6102 | 00 | 75 9415 6112 | 09 |
| М6 | 75 9415 6103 | 10 | 75 9415 6113 | 08 |
| М8 | 75 9415 6104 | 09 | 75 9415 6114 | 07 |
| М10 | 75 9415 6105 | 08 | 75 9415 6115 | 06 |
Пример наименования и обозначения самоконтрящейся угловой гайки с резьбой М6, цинкованной:
Гайка 6-Ц-ОСТ 1 33078-80
То же, кадмированной:
Гайка 6-Кд-ОСТ 1 33078-80
