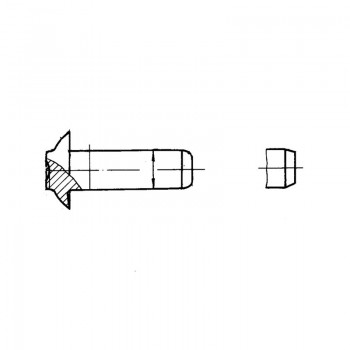

Заклепки с плоско-скругленной головкой с компенсатором для автоматической клепки ОСТ 1 34045-79

Материал: Алюминиевый сплав В65

Диаметр, мм: От 3,0 до 6,0

Покрытие: Ан.Окс.нхр

Таблица 1

d
Пред.
откл.
+0,04		 d1 d2
Пред.
откл.
±0,2		 d3 D Н h h1 l r r1 r2

min
Номин. Пред.
откл.		 min max Номин. Пред.
откл.		 Номин. Пред.
откл.		 Пред. откл.
+0,1		 min max
3,0 1,5 +0,15 3,0 2,1 2,4 6 +0,3 1,8 +0,15 0,5 0,25 0,6 0,9 3,6 1,3 0,8
3,5 1,8 3,5 2,45 2,8 7 2,0 0,7 1,05 4,2 1,7 1,1
4,0 2,0 +0,20 4,0 2,8 3,2 8 +0,4 2,3 +0,20 0,6 0,30 0,8 1,2 4,8 1,8 1,4
5,0 2,5 5,0 3,5 4,0 10 2,7 1,0 1,5 6,0 2,8 1,6
6,0 3,0 6,0 4,2 4,8 12 +0,5 3,2 1,2 1,8 7,2 3,9 2,0



Таблица 2

L d
Номин. Пред.
откл.		 3 3,5 4 5 6
Применяе-
мость		 Масса
1000 шт., кг		 Применяе-
мость		 Масса
1000 шт., кг		 Применяе-
мость		 Масса
1000 шт., кг		 Применяе-
мость		 Масса
1000 шт., кг		 Применяе-
мость		 Масса
1000 шт., кг
6,5 ±0,2   0,199   0,283   -   -   -
8,0 0,227 0,324 0,444 - -
9,5 0,268 0,365 0,497 0,828 -
11,0 ±0,3 0,289 0,405 0,549 0,911 1,399
12,5 0,319 0,445 0,602 0,994 1,519
14,0 - 0,486 0,655 1,076 1,539
15,5 - - 0,708 1,158 1,759
17,0 - - - 1,241 1,879
18,5 - - - 1,323 1,999
20,9 - - - 1,406 2,119
21,5 - - - - 2,239
23,0 - - - - 2,359
24,5 - - - - 2,479



Пример наименования и обозначения заклепки с плоско-скругленной головкой с компенсатором для автоматической клепки диаметром d=6 мм и длиной L=24,5, анодированной:

Заклепка 6-24,5-Ан.Окс-ОСТ 1 34045-79
