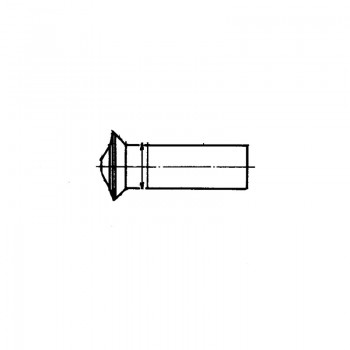

ОСТ 1 34047-80 Заклепки с уменьшенной потайной головкой L90` с компенсатором алюминий
Модель: ОСТ 1 34047-80
Заказать

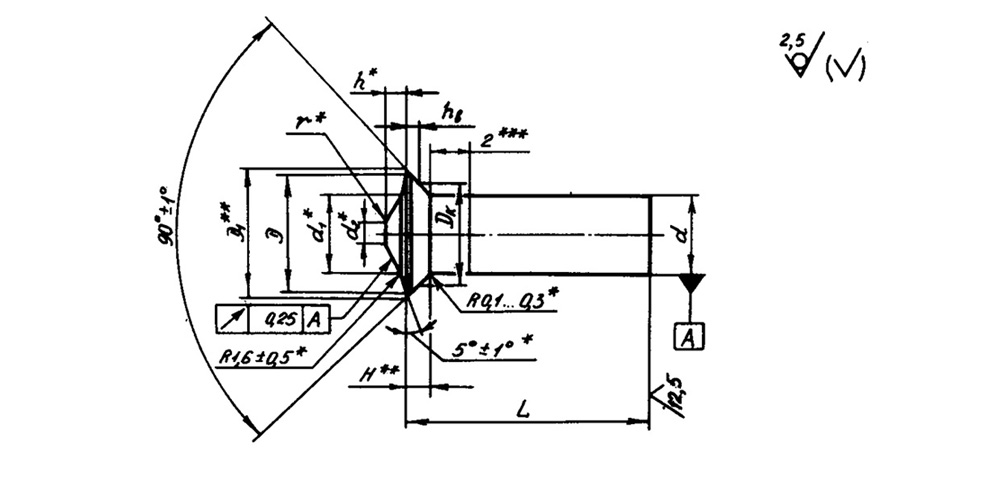

Заклепки с уменьшенной потайной головкой 90º с компенсатором ОСТ 1 34047-80
Материал: Алюминиевые спллав B65
Диаметр резьбы, мм: От 3,0 до 5,0
Покрытие: Ан.Окс.нхр
Таблица 1
| d | d1 | d2 |
D min |
D1 | H |
h Пред. откл. ±0,1 |
r max |
| Пред. откл. | |||||||
| +0,04 | ±0,2 | ±0,15 | |||||
| 3,0 | 3,0 | 0,6 | 4,3 | 4,8 | 0,9 | 0,6 | 0,6 |
| 3,5 | 3,5 | 0,7 | 5,0 | 5,5 | 1,0 | 0,7 | |
| 4,0 | 4,0 | 0,8 | 5,7 | 6,2 | 1,1 | 0,8 | 1,0 |
| 5,0 | 5,0 | 1,0 | 7,1 | 7,6 | 1,3 | 1,0 | |
Таблица 2
| L | d | ||||||||
| Номин. |
Пред. откл. |
3 | 3,5 | 4 | 5 | ||||
|
Применяе- мость |
Масса 1000 шт., кг |
Применяе- мость |
Масса 1000 шт., кг |
Применяе- мость |
Масса 1000 шт., кг |
Применяе- мость |
Масса 1000 шт., кг |
||
| 5 | ±0,2 | 0,112 | - | - | - | ||||
| 6 | 0,132 | 0,184 | - | - | |||||
| 7 | 0,152 | 0,211 | 0,288 | - | |||||
| 8 | 0,172 | 0,238 | 0,324 | - | |||||
| 9 | 0,192 | 0,265 | 0,360 | 0,569 | |||||
| 10 | 0,212 | 0,292 | 0,396 | 0,625 | |||||
| 11 | ±0,3 | 0,232 | 0,319 | 0,432 | 0,681 | ||||
| 12 | 0,252 | 0,346 | 0,468 | 0,737 | |||||
| 13 | 0,272 | 0,373 | 0,504 | 0,793 | |||||
| 14 | 0,292 | 0,400 | 0,540 | 0,849 | |||||
| 15 | 0,312 | 0,427 | 0,576 | 0,905 | |||||
| 16 | 0,332 | 0,454 | 0,612 | 0,961 | |||||
| 17 | - | 0,481 | 0,648 | 1,017 | |||||
| 18 | - | 0,508 | 0,684 | 1,073 | |||||
| 19 | - | 0,535 | 0,720 | 1,129 | |||||
| 20 | - | - | 0,756 | 1,185 | |||||
| 22 | - | - | 0,828 | 1,297 | |||||
| 24 | - | - | - | 1,409 | |||||
| 26 | - | - | - | 1,521 | |||||
Пример наименования и обозначения заклепки с уменьшенной потайной головкой 90º с компенсатором диаметром d=4 мм и длиной L=12 мм, анодированной:
Заклепка 4-12-Ан.Окс-ОСТ 34047-80
