Винты 3204А ОСТ 1 31566-80 сталь
Модель: 3204А
Заказать

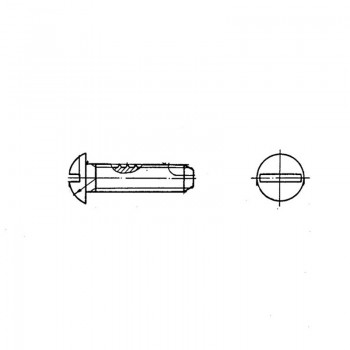

Винты с полукруглой головкой самонарезающие 3204А ОСТ 1 31566-80
Материал: Сталь 10
Диаметр резьбы, мм: От 3,0 до 5,0
Покрытие: диаметром d≤4 мм - Ц6.хр, диаметром d=5 мм - Ц9.хр
Аналоги: 3204А
Таблица 1
| d | d1 | D | H | h | b |
P Пред. откл. по h14 |
Недовод резьбы l1 max |
r | r1 | r2 | ||
| Пред. откл. | Номин. |
Пред. откл. |
min | max |
Пред. откл. по h14 |
|||||||
| по h12 | -0,2 | по h14 | ||||||||||
| 3,0 | 2,3 | 5 | 1,8 | 0,5 |
+0,1 -0,2 |
0,86 | 1,00 | 1,00 | 0,8 | 3,0 | 1,8 | 4 |
| 3,5 | 2,6 | 6 | 2,1 | 0,8 | ±0,2 | 1,25 | 3,5 | 2,4 | 6 | |||
| 4,0 | 2,9 | 7 | 2,4 | 1,06 | 1,20 | 1,50 | 4,0 | |||||
| 5,0 | 3,9 | 9 | 3,0 | 1,0 | 1,26 | 1,51 | 1,0 | 5,0 | 3,0 | 9 | ||
Таблица 2
|
L Пред. откл. ±0,8 |
d | |||||||
| 3 | 3,5 | 4 | 5 | |||||
|
Применяе- мость |
Масса 100 шт., кг |
Применяе- мость |
Масса 100 шт., кг |
Применяе- мость |
Масса 100 шт., кг |
Применяе- мость |
Масса 100 шт., кг |
|
| 6 | 0,040 | - | - | - | ||||
| 8 | 0,047 | 0,084 | 0,094 | - | ||||
| 10 | 0,055 | 0,093 | 0,106 | 0,192 | ||||
| 12 | 0,062 | 0,103 | 0,118 | 0,212 | ||||
| 14 | 0,069 | 0,113 | 0,131 | 0,231 | ||||
| 16 | 0,077 | 0,122 | 0,143 | 0,251 | ||||
| 18 | 0,084 | 0,132 | 0,155 | 0,271 | ||||
| 20 | 0,092 | 0,142 | 0,167 | 0,291 | ||||
| 22 | - | 0,151 | 0,179 | 0,311 | ||||
| 24 | - | 0,161 | 0,192 | 0,331 | ||||
| 30 | - | - | 0,228 | 0,390 | ||||
| 35 | - | - | 0,259 | 0,440 | ||||
Пример наименования и обозначения самонарезающего винта с полукруглой головкой диаметром d=3 мм и длиной L=12 мм, цинкованного
Винт 3-12-Ц-ОСТ 1 31566-80
